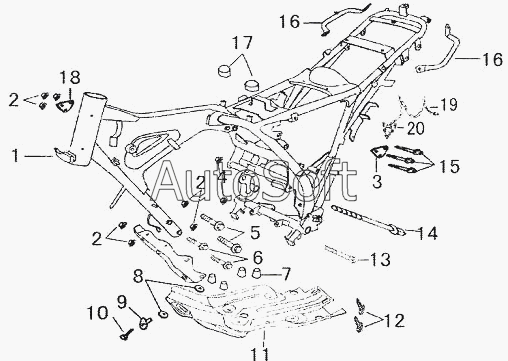

Каталог запасных частей к технике: ЗиД LF-200GY-5 (2007). Рама I
1
2
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***0 | Рама | |
| 2 | G***1 | Гайка М6 | |
| 3 | 4***2 | Пластина двигателя, верхняя, левая | |
| 4 | G***1 | Гайка М6 | |
| 5 | G***1 | Болт М6х25 | |
| 6 | G***1 | Болт М6х25 | |
| 7 | 4***Y | Упругая прокладка | |
| 8 | 4***Y | Резиновая втулка | |
| 9 | 4***Y | Втулка | |
| 10 | G***2 | Болт M8х35 | |
| 11 | 4***A | Поддон нижний | |
| 12 | G***1 | Болт М6х25 | |
| 13 | G***1 | Болт М6х25 | |
| 14 | G***1 | Болт М6х25 | |
| 15 | G***1 | Болт М6х25 | |
| 16 | 4***1 | Поручень задний | |
| 17 | 1***5 | Упругая прокладка топливного бака | |
| 18 | 4***2 | Пластина двигателя верхняя правая | |
| 19 | 3***0 | Выключатель | |
| 20 | G***8 | Винт M5х12 |
