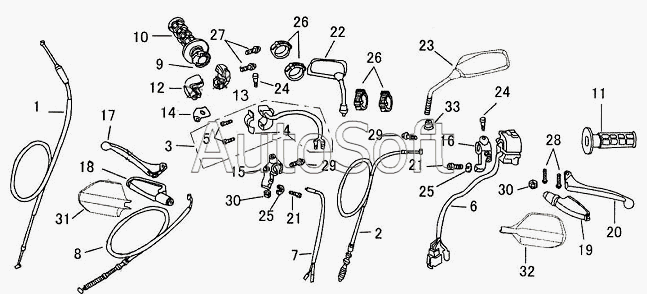

Каталог запасных частей к технике: ЗиД LF-200GY-5 (2007). Органы управления II
26
26
18
19
20
21
21
22
23
24
24
25
25
17
27
28
29
29
30
30
31
32
33
1
16
15
14
13
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***Y | Трос дросселя | |
| 2 | 4***Y | Трос сцепления | |
| 3 | 3***Y | Переключатель, правый | |
| 4 | 3***Y | Кронштейн | |
| 5 | G***8 | Винт M5х12 | |
| 6 | 3***Y | Переключатель, левый | |
| 7 | 3***Y | Провод датчика переднего тормоза | |
| 8 | 4***Y | Трос переднего тормоза | |
| 9 | 4***Y | Основание ручки дросселя | |
| 10 | 4***Y | Ручка правая | |
| 11 | 4***Y | Ручка левая | |
| 12 | 4***Y | Верхнее закрытие основания | |
| 13 | 4***Y | Нижнее закрытие основания | |
| 14 | 4***Y | Кронштейн троса дросселя | |
| 15 | 4***Y | Кронштейн переднего рычага | |
| 16 | 4***Y | Кронштейн рычага сцепления | |
| 17 | 4***Y | Рычаг переднего тормоза | |
| 18 | 4***Y | Чехол троса рычага переднего тормоза | |
| 19 | 4***Y | Чехол рычага сцепления | |
| 20 | 4***Y | Рычаг сцепления | |
| 21 | 4***Y | Регулировочный болт I | |
| 22 | 9***Y | Зеркало, правое | |
| 23 | 9***Y | Зеркало, левое | |
| 24 | 9***1 | Болт фиксирующий | |
| 25 | 9***Y | Контргайка | |
| 26 | 3***Y | Стяжной хомут | |
| 27 | G***8 | Винт M5х12 | |
| 28 | G***8 | Винт M5х12 | |
| 29 | G***8 | Винт M5х12 | |
| 30 | G***1 | Гайка М6 | |
| 31 | 4***Y | Щиток, правый | |
| 32 | 4***Y | Щиток, левый | |
| 33 | 9***Y | Контргайка |
