Каталог запасных частей к технике: ЗиД-200 "Курьер" (2005). Сцепление

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26

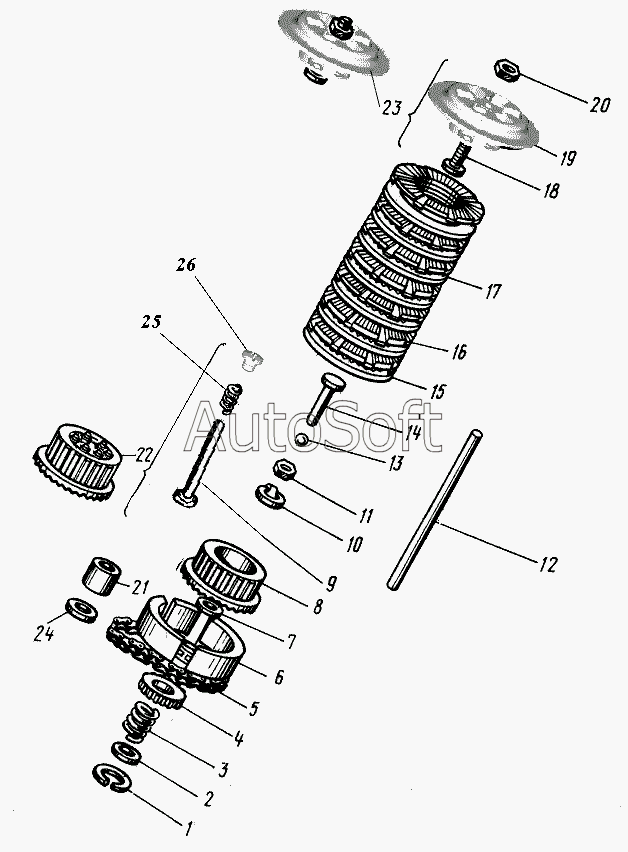

Позиция на иллюстрации | Заводской номер детали | Название детали | |
---|---|---|---|
1 | 0***1 | Кольцо 23х1,6 | |
2 | 1***1 | Колпачок | |
3 | 1***1 | Пружина шестерни кикстартера | |
4 | 0***1 | Шестерня кикстартера | |
5 | 1***1 | Цепь ПВ-9.525-1300, 44 звена | |
6 | 1***1 | Барабан сцепления наружный | |
7 | 0***1 | Шайба 15 | |
8 | 1***1 | Барабан сцепления внутренний | |
9 | 1***1 | Шпилька | |
10 | 0***1 | Шайба стопорная | |
11 | 0***1 | Гайка М12х1,5Ш-6Н | |
12 | 0***2 | Шток выключения сцепления | |
13 | 0***1 | Шарик Б 4,763-200 ГОСТ 3722-81 | |
14 | 0***1 | Грибок выключения сцепления | |
15 | 0***1 | Диск сцепления ведомый внутренний | |
16 | 1***1 | Диск ведущий | |
17 | 0***1 | Диск сцепления ведомый | |
18 | 0***1 | Винт специальный М7-6hх23 | |
19 | 1***1 | Диск тарельчатый сцепления | |
20 | 0***1 | Гайка М7-6Н | |
21 | 0***1 | Втулка зубчатки сцепления | |
22 | 1***1 | Барабан сцепления внутренний | |
23 | 1***1 | Диск тарельчатый сцепления | |
24 | 0***1 | Шайба 15 | |
25 | 1***1 | Пружина сцепления | |
26 | 1***1 | Гайка |
