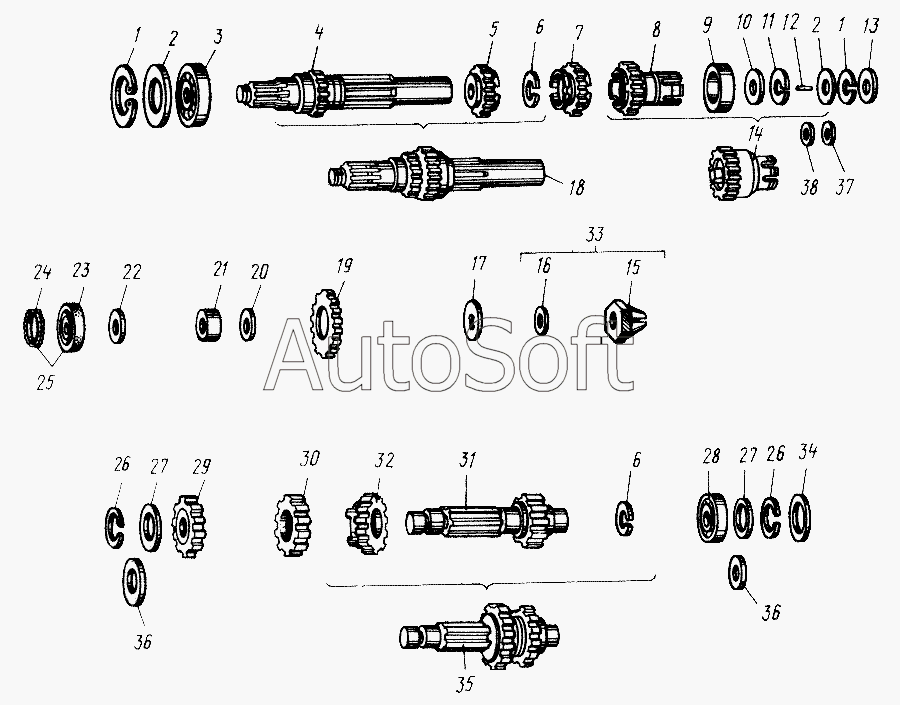

Каталог запасных частей к технике: ЗиД-200 "Курьер" (2005). Коробка передач

1
1
2
2
3
4
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
26
27
27
28
29
30
31
32
33
34
35
36
36
Позиция на иллюстрации | Заводской номер детали | Название детали | |
---|---|---|---|
1 | 0***1 | Кольцо 40 | |
2 | 0***1 | Шайба 29 | |
3 | 0***1 | Подшипник 203 ГОСТ 9338-75 | |
4 | 1***1 | Вал первичный | |
5 | 1***1 | Шестерня неподвижная III передачи | |
6 | 0***1 | Кольцо 17х1,8 | |
7 | 1***1 | Шестерня подвижная II передачи | |
8 | 1***1 | Шестерня основная с втулками | |
9 | 0***1 | Обойма подшипника | |
10 | 0***1 | Шайба 23 | |
11 | 0***1 | Кольцо 20х1,6 | |
12 | 0***1 | Ролик 4х6 | |
13 | 0***1 | Шайба 22 | |
14 | 1***1 | Шестерня основная с подшипником | |
15 | 0***1 | Гайка зубчатки задней передачи | |
16 | 0***1 | Шайба уплотнительная | |
17 | 0***1 | Шайба зубчатки задней передачи | |
18 | 1***1 | Вал первичный | |
19 | 0***1 | Звездочка задней передачи | |
20 | 0***1 | Шайба 22 | |
21 | 1***1 | Втулка зубчатки задней передачи | |
22 | 1***1 | Уплотнение | |
23 | 1***1 | Манжета сальника коробки передач | |
24 | 1***1 | Пружина сальника коробки передач | |
25 | 1***1 | Сальник | |
26 | 0***1 | Кольцо 35 | |
27 | 0***1 | Шайба 29 | |
28 | 0***1 | Шарикоподшипник 202А | |
29 | 1***1 | Шестерня I передачи | |
30 | 1***1 | Шестерня подвижная III передачи | |
31 | 1***1 | Вал промежуточный | |
32 | 1***1 | Шестерня неподвижная II передачи | |
33 | 0***1 | Гайка зубчатки задней передачи | |
34 | 1***1 | Заглушка | |
35 | 1***1 | Вал промежуточный | |
36 | 0***1 | Шайба 29 |
