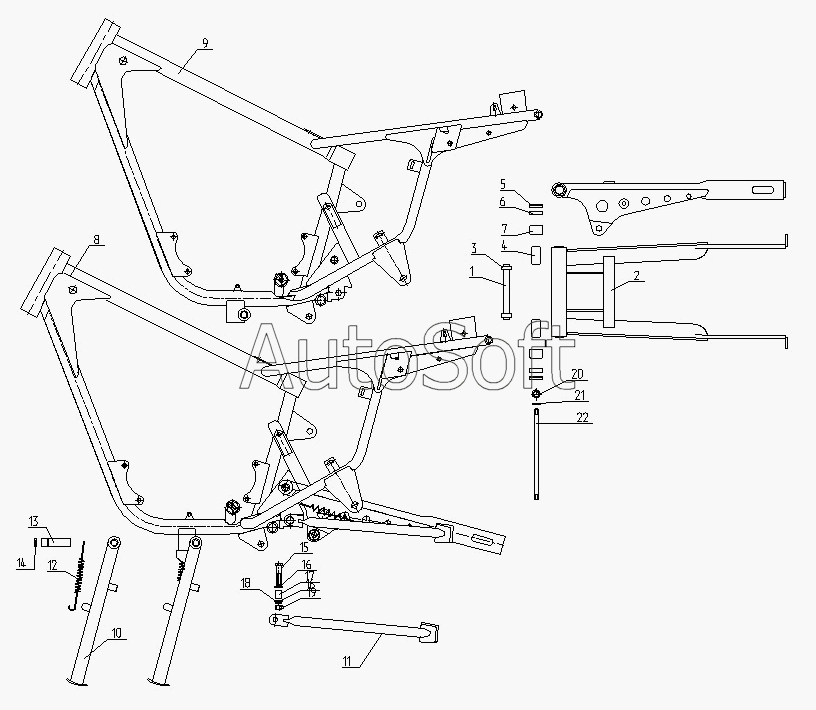

Каталог запасных частей к технике: ЗиД-200 "Курьер" (2005). Рама и маятник
12
22
21
20
19
18
17
16
15
14
13
1
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***1 | Втулка распорная | |
| 2 | 1***1 | Маятник | |
| 3 | 1***1 | Втулка направляющая | |
| 4 | 1***1 | Втулка внутренняя | |
| 5 | 1***1 | Уплотнение | |
| 6 | 1***1 | Кольцо 020-026-36-2-2 | |
| 7 | 1***1 | Подшипник 942/20 | |
| 8 | 1***1 | Рама с подставкой | |
| 9 | 1***1 | Рама | |
| 10 | 1***1 | Подставка мотоцикла | |
| 11 | 1***1 | Боковой упор | |
| 12 | 1***1 | Пружина подставки | |
| 13 | 0***1 | Ось подставки | |
| 14 | 0***1 | Шайба 12.65Г | |
| 15 | 0***1 | Болт М8х1-6gх30 | |
| 16 | 0***1 | Шайба 8.01.019 ГОСТ 11371-78 | |
| 17 | 1***1 | Втулка распорная | |
| 18 | 0***1 | Шайба 8.65Г.019 ГОСТ 6402-70 | |
| 19 | 0***1 | Гайка М8х1-6Н | |
| 20 | 0***1 | Гайка М12х1-6Н | |
| 21 | 0***1 | Шайба 12.65Г.019 ГОСТ 6402-70 | |
| 22 | 0***1 | Ось маятника |
