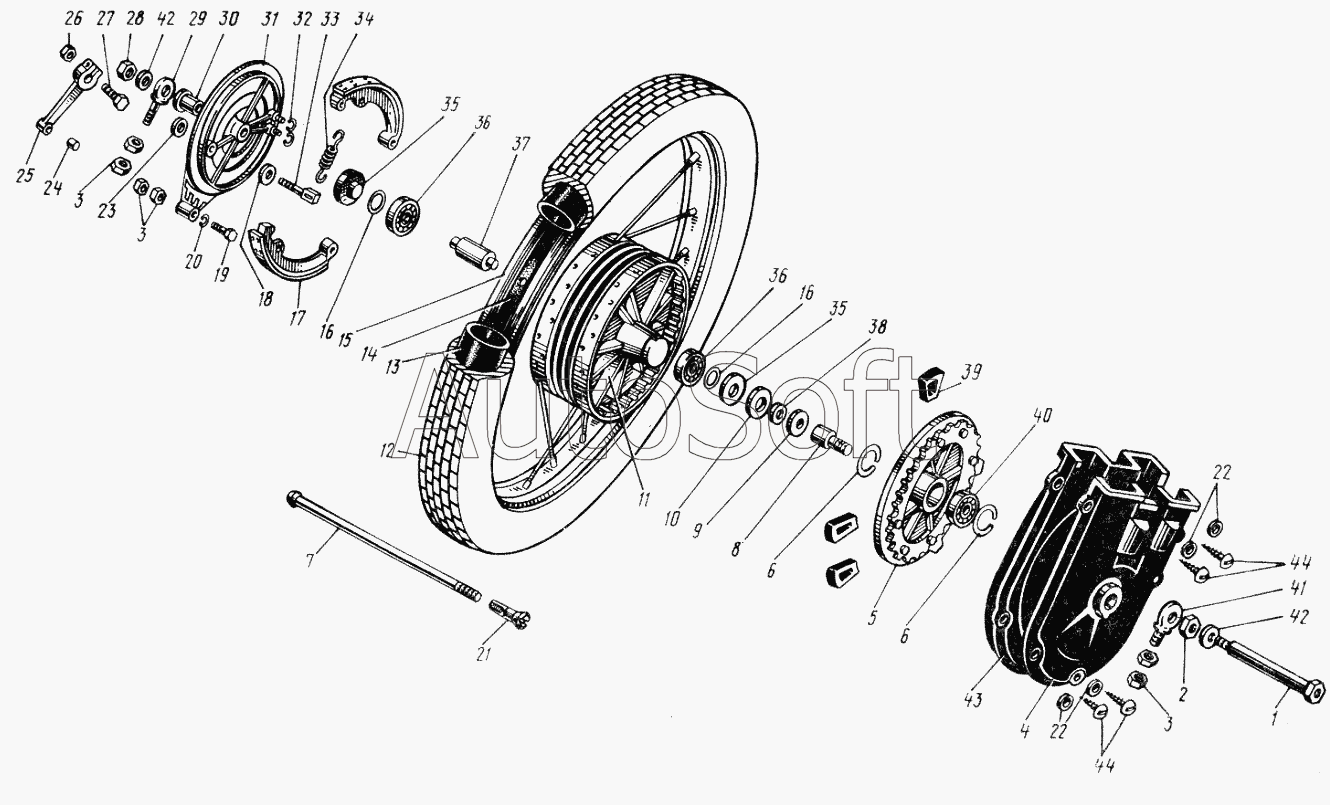

Каталог запасных частей к технике: ЗиД-200 "Курьер" (2005). Колесо заднее
34
24
25
26
27
28
29
30
31
32
33
23
35
35
36
36
37
38
39
40
41
42
42
43
44
44
12
2
3
3
3
4
5
6
6
7
8
9
10
11
1
13
14
15
16
16
17
18
19
20
21
22
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***1 | Ось заднего колеса | |
| 2 | 0***1 | Гайка М20х1-6Н | |
| 3 | 0***1 | Гайка М8х1-6Н | |
| 4 | 1***1 | Половина кожуха правая | |
| 5 | 1***1 | Звездочка | |
| 6 | 0***1 | Кольцо 52х1,6 | |
| 7 | 1***1 | Спица Б-М4 | |
| 8 | 1***1 | Втулка кожуха цепи | |
| 9 | 1***1 | Шайба 52 | |
| 10 | 1***1 | Каркас сальника | |
| 11 | 1***1 | Ступица | |
| 12 | 1***1 | Покрышка шины 3.00-18 мод. Л-251 | |
| 13 | 1***1 | Камера 3.00-18 | |
| 14 | 1***1 | Лента ободная 18"х20 мм | |
| 15 | 1***1 | Обод 47х459 | |
| 16 | 1***1 | Пружина сальника коробки передач | |
| 17 | 1***1 | Колодка тормозная с накладками | |
| 18 | 0***1 | Шайба 15 | |
| 19 | 0***1 | Болт М8х1-6gх45.56.019 ГОСТ 7796-70 | |
| 20 | 0***1 | Шайба 8.01.019 ГОСТ 11371-78 | |
| 21 | 1***1 | Ниппель М4 | |
| 22 | 0***1 | Шайба 4.01.019 ГОСТ 11371-78 | |
| 23 | 1***1 | Кольцо уплотнительное | |
| 24 | 0***1 | Втулка тормозного рычага | |
| 25 | 1***1 | Рычаг тормозной заднего колеса | |
| 26 | 0***1 | Гайка М6-6Н.6.019 ГОСТ 5927-70 | |
| 27 | 0***1 | Болт М6-6gх28.56.019 | |
| 28 | 0***1 | Гайка М14х1,5-6Н.8.019 ГОСТ 15521-70 | |
| 29 | 1***1 | Натяжка цепи левая | |
| 30 | 1***1 | Втулка заднего колеса | |
| 31 | 1***1 | Основание тормозных колодок | |
| 32 | 1***1 | Кольцо стопорное | |
| 33 | 1***1 | Кулачок тормозных колодок | |
| 34 | 1***1 | Пружина | |
| 35 | 1***1 | Манжета | |
| 36 | 1***1 | Подшипник 60204 | |
| 37 | 1***1 | Втулка распорная | |
| 38 | 1***1 | Сальник | |
| 39 | 1***1 | Сектор соединительный | |
| 40 | 1***1 | Подшипник 60304 ГОСТ 7248-81 | |
| 41 | 1***1 | Натяжка цепи правая | |
| 42 | 0***1 | Шайба 15 | |
| 43 | 1***1 | Половина кожуха левая | |
| 44 | 0***1 | Шуруп 1-4х20 |
