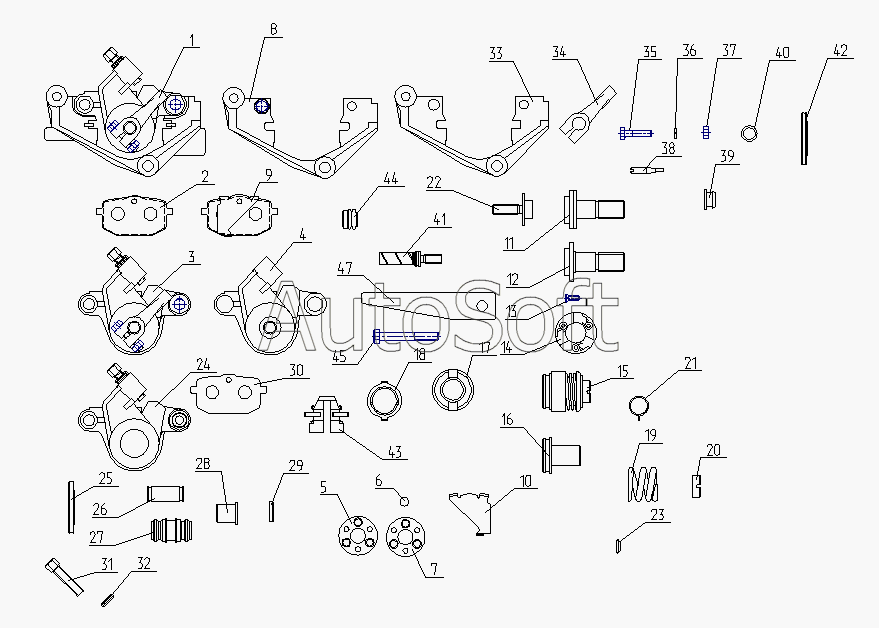

Каталог запасных частей к технике: ЗиД-200 "Курьер" (2005). Скоба тормоза
36
25
26
27
28
29
30
31
32
33
34
35
24
37
38
39
40
41
42
43
44
45
46
13
2
3
4
5
6
7
8
9
10
11
12
1
14
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***1 | Скоба маятника | |
| 2 | 1***1 | Колодка тормоза | |
| 3 | 1***1 | Корпус скобы тормоза | |
| 4 | 1***1 | Корпус скобы | |
| 5 | 1***1 | Сепаратор с шариками | |
| 6 | 1***1 | Шарик 8-200 ГОСТ 3722-81 | |
| 7 | 1***1 | Обойма сепаратора | |
| 8 | 1***1 | Направляющая колодок | |
| 9 | 1***1 | Колодка с противоскрипной пластиной | |
| 10 | 1***1 | Пластина противоскрипная | |
| 11 | 1***1 | Валик с кулачком | |
| 12 | 1***1 | Валик | |
| 13 | 1***1 | Винт М4-6gх8.56 | |
| 14 | 1***1 | Кулачек упорный | |
| 15 | 1***1 | Механизм привода тормоза | |
| 16 | 1***1 | Поршень | |
| 17 | 1***1 | Гильза | |
| 18 | 1***1 | Кольцо | |
| 19 | 1***1 | Пружина | |
| 20 | 1***1 | Втулка ограничительная | |
| 21 | 1***1 | Пружина храпового механизма | |
| 22 | 1***1 | Винт | |
| 23 | 1***1 | Заглушка | |
| 24 | 1***1 | Корпус скобы с кулачком | |
| 25 | 1***1 | Кулачек упорный | |
| 26 | 1***1 | Втулка | |
| 27 | 1***1 | Чехол | |
| 28 | 1***1 | Втулка | |
| 29 | 1***1 | Фиксатор | |
| 30 | 1***1 | Пластина | |
| 31 | 1***1 | Винт стопорный | |
| 32 | 0***1 | Контргайка | |
| 33 | 1***1 | Направляющая колодок | |
| 34 | 1***1 | Рычаг | |
| 35 | 0***1 | Болт М6-6gх28.56.019 | |
| 36 | 0***1 | Шайба 6.65Г. 019 ГОСТ 6402-70 | |
| 37 | 0***1 | Гайка М6-6Н.6.019 ГОСТ 5927-70 | |
| 38 | 1***1 | Винт стопорный | |
| 39 | 1***1 | Крышка индикатора | |
| 40 | 1***1 | Кольцо 011-014-19-2-2 ГОСТ 18829-79 | |
| 41 | 1***1 | Палец направляющей | |
| 42 | 1***1 | Пыльник поршня | |
| 43 | 1***1 | Защелка | |
| 44 | 1***1 | Чехол защитный | |
| 45 | 1***1 | Болт М8-6gx55 | |
| 46 | 1***1 | Пластина транспортировочная |
