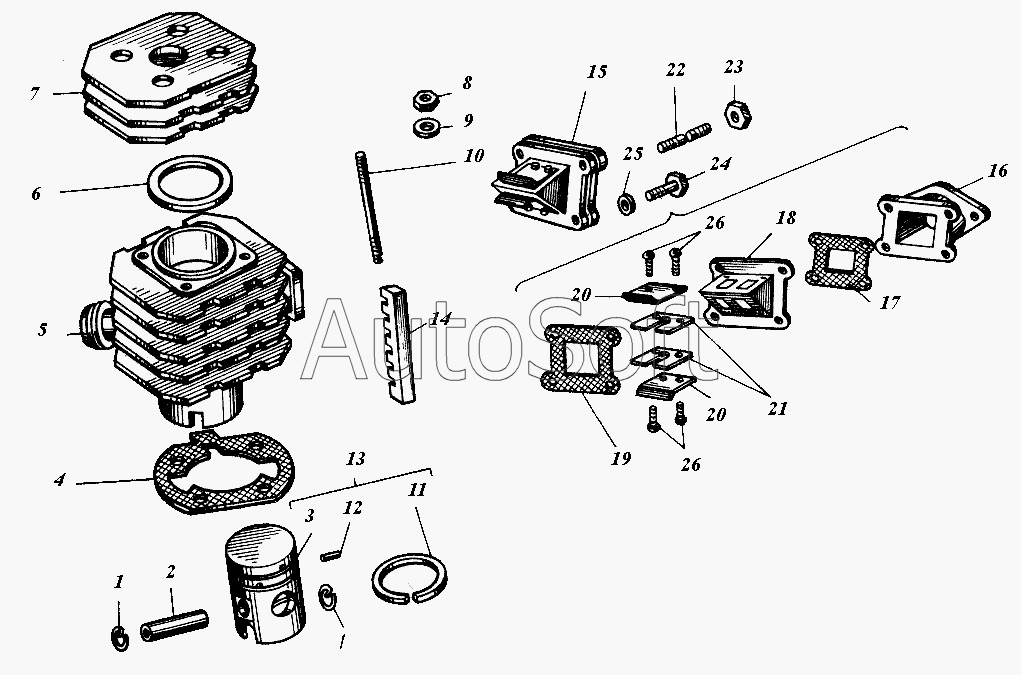

Каталог запасных частей к технике: ЗиД-200 "Курьер" (2005). Цилиндр и клапан
14
26
26
25
24
23
22
21
20
20
19
18
17
16
15
1
1
13
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***1 | Кольцо 16х1,2 | |
| 2 | 0***1 | Палец поршневой | |
| 3 | 2***1 | Поршень | |
| 4 | 1***1 | Прокладка основания цилиндра | |
| 5 | 2***1 | Цилиндр | |
| 6 | 2***1 | Прокладка головки цилиндра | |
| 7 | 2***1 | Головка цилиндра | |
| 8 | 0***1 | Гайка М10-6Н | |
| 9 | 0***1 | Шайба 10 | |
| 10 | 0***1 | Шпилька М10-6gх165 | |
| 11 | 2***1 | Кольцо поршневое 1-го ремонта | |
| 12 | 0***1 | Штифт 3,5х7,5 | |
| 13 | 1***1 | Крышка кронштейна руля | |
| 14 | 1***1 | Демпфер | |
| 15 | 3***1 | Клапан | |
| 16 | 1***1 | Патрубок карбюратора | |
| 17 | 3***1 | Прокладка | |
| 18 | 3***1 | Корпус клапана | |
| 19 | 3***1 | Прокладка | |
| 20 | 3***1 | Ограничитель | |
| 21 | 3***1 | Пластина клапана | |
| 22 | 0***1 | Шпилька М8х1-6gх35 | |
| 23 | 0***1 | Гайка М8х1-6Н | |
| 24 | 0***1 | Болт М6-6gх25.88.019 ГОСТ 7798-70 | |
| 25 | 0***1 | Шайба 6.01.019 ГОСТ 11371-78 | |
| 26 | 0***1 | Винт ВМ3-6gх6 |
