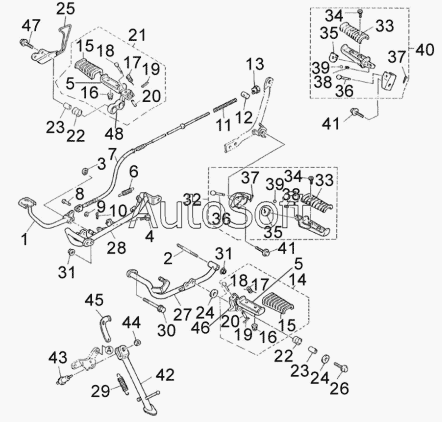

Каталог запасных частей к технике: ЗиД LF-400 (2008). Подножки водителя и пассажира
37
37
26
27
28
29
30
31
31
32
33
33
34
34
35
35
36
36
25
38
38
39
39
40
41
41
42
43
44
45
46
47
48
13
2
3
4
5
5
6
7
8
9
10
11
12
1
14
15
15
16
16
17
17
18
18
19
19
20
20
21
22
22
23
23
24
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***1 | Педаль заднего тормоза | |
| 2 | 9***1 | Болт | |
| 3 | G***4 | Стопорное кольцо 15 | |
| 4 | G***1 | Болт М6х25 | |
| 5 | 4***1 | Основание подножки | |
| 6 | 6***1 | Возвратная пружина | |
| 7 | 4***0 | Трос заднего тормоза | |
| 8 | G***2 | Штифт 8х40 | |
| 9 | G***1 | Шайба 6 | |
| 10 | G***1 | Шплинт 3.2х20 | |
| 11 | 4***5 | Пружина троса заднего тормоза | |
| 12 | 4***1 | Втулка троса заднего тормоза | |
| 13 | 4***7 | Регулировочная гайка троса заднего тормоза | |
| 14 | 4***0 | Подножка водителя в сборе, левая | |
| 15 | 4***1 | Накладка | |
| 16 | G***0 | Гайка М6 | |
| 17 | 4***2 | Пружина левая подножки | |
| 18 | G***2 | Штифт 8х40 | |
| 19 | G***1 | Шплинт 3.2х20 | |
| 20 | 9***2 | Втулка II | |
| 21 | 4***0 | Подножка водителя в сборе, правая | |
| 22 | 4***3 | Прокладка резиновая подножки | |
| 23 | 4***1 | Втулка прокладки | |
| 24 | G***1 | Шайба 8 | |
| 25 | 4***0 | Кронштейн подножки водителя правый | |
| 26 | G***1 | Болт М6х25 | |
| 27 | 4***0 | Опора подножки водителя левая | |
| 28 | 4***0 | Опора подножки водителя правая | |
| 29 | 4***2 | Пружина бокового упора | |
| 30 | G***1 | Болт М6х25 | |
| 31 | G***1 | Гайка М6 | |
| 32 | 4***0 | Подножка пассажира левая | |
| 33 | 4***1 | Накладка подножки пассажира | |
| 34 | G***8 | Винт M5х12 | |
| 35 | 4***2 | Основание подножки | |
| 36 | G***2 | Штифт 8х40 | |
| 37 | G***1 | Шплинт 3.2х20 | |
| 38 | 4***3 | Пружина подножки пассажира | |
| 39 | G***8 | Шарик 6.400 | |
| 40 | 4***0 | Подножка пассажира правая | |
| 41 | G***1 | Винт М6х16 | |
| 42 | 4***0 | Боковой упор | |
| 43 | 9***1 | Болт бокового упора | |
| 44 | G***0 | Гайка М6 | |
| 45 | 4***6 | Кронштейн пружины бокового упора | |
| 46 | 4***0 | Кронштейн подножки водителя левый | |
| 47 | G***1 | Болт М6х25 | |
| 48 | 4***0 | Кронштейн подножки водителя правый |
