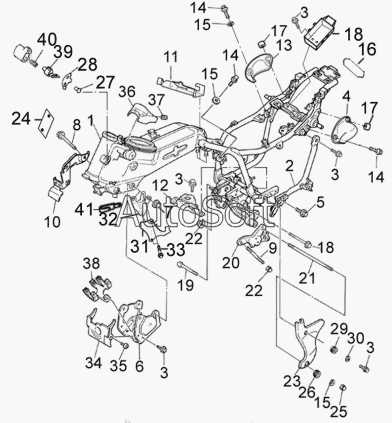

Каталог запасных частей к технике: ЗиД LF-400 (2008). Рама в сборе
32
22
22
23
24
25
26
27
28
29
30
31
21
33
34
35
36
37
38
39
40
41
11
2
3
3
3
3
3
4
5
6
7
8
9
10
1
12
13
14
14
14
15
15
15
16
17
17
18
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***0 | Рама | |
| 2 | 4***0 | Кронштейн подножек пассажира | |
| 3 | G***1 | Болт M5х12 | |
| 4 | 4***7 | Накладка заднего амортизатора левого | |
| 5 | G***1 | Болт M5х12 | |
| 6 | 4***1 | Кронштейн | |
| 7 | G***1 | Гайка М6 | |
| 8 | 4***1 | Болт крепления двигателя | |
| 9 | 9***1 | Болт | |
| 10 | 1***0 | Монтажная пластина воздухофильтра | |
| 11 | 3***3 | Кронштейн крепления жгута | |
| 12 | 1***0 | Крепление топливного бака | |
| 13 | 4***7 | Накладка заднего амортизатора правого | |
| 14 | G***2 | Болт М6х1,25x30 | |
| 15 | G***1 | Шайба 8 | |
| 16 | 4***4 | Стяжной хомут, инструментальный ящик | |
| 17 | 4***5 | Втулка накладки амортизатора | |
| 18 | 4***1 | Инструментальный ящик | |
| 19 | G***2 | Болт M12х1.25х80 | |
| 20 | 4***0 | Кронштейн бокового упора | |
| 21 | 4***4 | Шпилька крепления двигателя | |
| 22 | G***3 | Гайка М6 | |
| 23 | 4***1 | Кронштейн левый | |
| 24 | 5***1 | Табличка VIN | |
| 25 | G***3 | Гайка М6 | |
| 26 | 4***5 | Резиновая втулка II боковой крышки | |
| 27 | G***8 | Винт M5х12 | |
| 28 | 4***1 | Колпачок замка блокировки рулевой колонки | |
| 29 | 4***1 | Резиновое кольцо | |
| 30 | G***1 | Шайба 8 | |
| 31 | 1***1 | Кронштейн воздухоочистителя правый | |
| 32 | 1***0 | Кронштейн воздухоочистителя левый | |
| 33 | G***1 | Болт М6х25 | |
| 34 | 4***4 | Щиток передний двигателя | |
| 35 | G***5 | Винт 4.2х16 | |
| 36 | 1***5 | Пылезащитная крышка воздухофильтра | |
| 37 | 4***3 | Резиновая втулка воздухофильтра | |
| 38 | 3***1 | Кронштейн катушки зажигания | |
| 39 | 4***0 | Резиновая втулка бокового закрытия | |
| 40 | 4***2 | Пружина замка блокировки рулевой колонки | |
| 41 | 4***9 | Комплект скоб жгута сцепления |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
