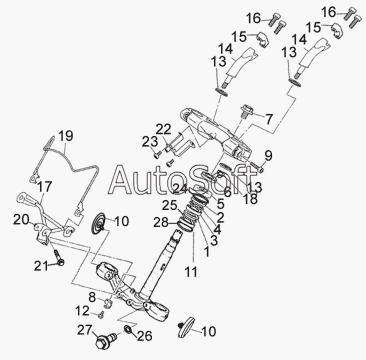

Каталог запасных частей к технике: ЗиД LF-400 (2008). Траверсы передней вилки
1
2
3
4
5
6
7
8
9
10
10
11
12
13
13
13
14
14
15
15
16
16
17
18
19
20
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***5 | Кольцо верхнее нижнего подшипника | |
| 2 | 5***1 | Кольцо верхнее верхнего подшипника | |
| 3 | 5***2 | Кольцо нижнее верхнего подшипника | |
| 4 | G***8 | Шарик 6.400 | |
| 5 | 5***5 | Колпачок пылезащитный | |
| 6 | 9***0 | Гайка траверсы | |
| 7 | 9***0 | Болт траверсы | |
| 8 | 3***7 | Кронштейн | |
| 9 | G***1 | Винт | |
| 10 | 3***0 | Световозвращатель | |
| 11 | 5***4 | Кольцо нижнее нижнего подшипника | |
| 12 | G***1 | Болт М6х25 | |
| 13 | 9***1 | Шайба 10 | |
| 14 | 4***1 | Кронштейн руля | |
| 15 | 4***1 | Накладка кронштейна | |
| 16 | G***1 | Винт | |
| 17 | 3***0 | Опора рычага регулировки фары | |
| 18 | G***3 | Гайка М6 | |
| 19 | 4***0 | Рычаг регулировки фары | |
| 20 | G***7 | Гайка М6 | |
| 21 | G***1 | Болт М6х25 | |
| 22 | 3***0 | Опора регулировочного болта | |
| 23 | G***1 | Болт М6х25 | |
| 24 | 5***4 | Упругое кольцо верхнего подшипника | |
| 25 | G***8 | Шарик 6.400 | |
| 26 | G***1 | Шайба 6 | |
| 27 | G***1 | Болт М6х25 | |
| 28 | 5***5 | Упругое кольцо нижнего подшипника | |
| 29 | П***е | Подшипник нижний в сборе | |
| 30 | П***е | Подшипник верхний в сборе |
