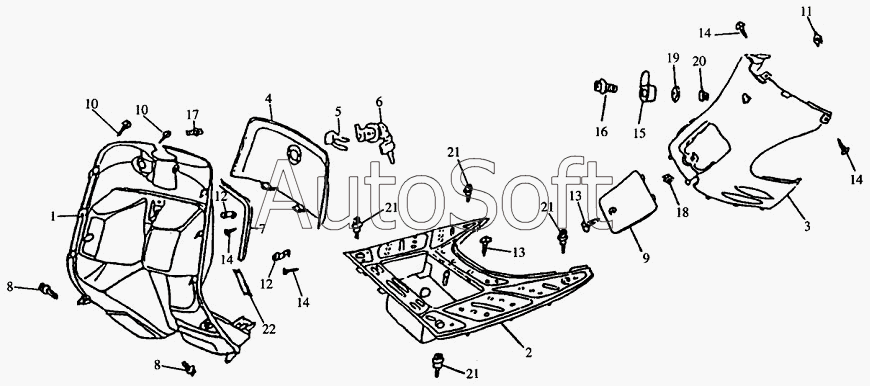

Каталог запасных частей к технике: ЗиД Скутер LF-50QT-8A (2008). Облицовка внутренняя
1
2
3
4
5
6
7
8
8
9
10
10
11
12
12
13
13
14
14
14
14
15
16
17
18
19
20
21
21
21
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***1 | Панель передняя | |
| 2 | 1***2 | Панель пола | |
| 3 | 1***3 | Закрытие багажного отсека | |
| 4 | 1***4 | Крышка панели передней | |
| 5 | 1***5 | Пружинный стопор ключа | |
| 6 | 1***6 | Замок крышки | |
| 7 | 1***7 | Прокладка крышки | |
| 8 | G***6 | Болт с буртиком 6x16 | |
| 9 | 1***8 | Крышка люка двигателя | |
| 10 | G***5 | Винт с резьбой 4.8x13 | |
| 11 | 1***9 | Стопорная гайка 6 мм | |
| 12 | 1***0 | Кронштейн крышки | |
| 13 | G***5 | Винт с резьбой 4.8x13 | |
| 14 | G***5 | Винт с резьбой 4.8x13 | |
| 15 | 1***1 | Фиксатор крышки | |
| 16 | G***6 | Болт М10х1,25х50 | |
| 17 | G***8 | Винт 4x8 | |
| 18 | 1***2 | Прокладка 4.8 мм | |
| 19 | G***5 | Шайба 5 | |
| 20 | G***6 | Гайка с буртиком 5 мм | |
| 21 | 1***3 | Болт с буртиком 6x22 | |
| 22 | 1***4 | Крышка номера |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
