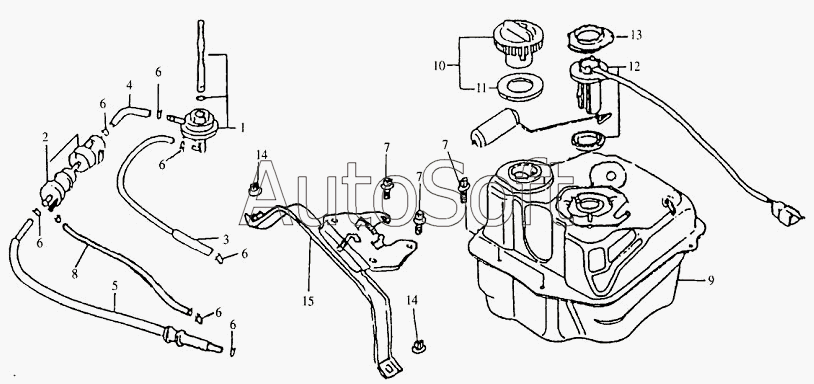

Каталог запасных частей к технике: ЗиД Скутер LF-50QT-8A (2008). Топливный бак
1
2
3
4
5
6
6
6
6
6
6
6
7
7
7
8
9
10
11
12
13
14
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***1 | Бензокраник | |
| 2 | 1***2 | Топливный фильтр в сборе | |
| 3 | 1***3 | Вакуумная трубка в сборе | |
| 4 | 1***4 | Топливная трубка в сборе | |
| 5 | 1***5 | Топливная трубка в сборе | |
| 6 | 1***6 | Зажим трубки | |
| 7 | G***6 | Болт М10х1,25х50 | |
| 8 | 1***7 | Вакуумная трубка в сборе | |
| 9 | 1***8 | Топливный бак в сборе | |
| 10 | 1***9 | Крышка горловины | |
| 11 | 1***0 | Прокладка горловины | |
| 12 | 1***1 | Датчик топлива в сборе | |
| 13 | 1***2 | Фиксатор топливного блока | |
| 14 | G***6 | Гайка с буртиком 5 мм | |
| 15 | 1***3 | Опора фиксатора сиденья |
