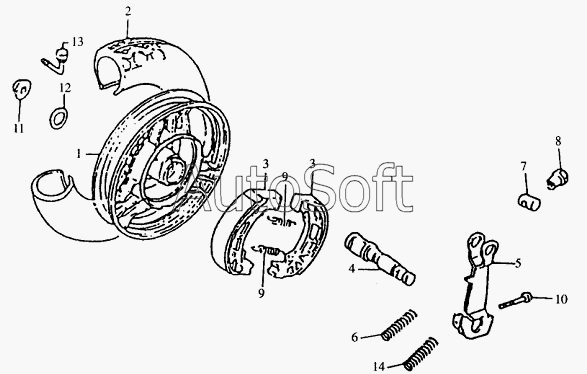

Каталог запасных частей к технике: ЗиД Скутер LF-50QT-8A (2008). Заднее колесо
1
2
3
3
4
5
6
7
8
9
9
10
11
12
13
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***1 | Диск заднего колеса 2,50-12 | |
| 2 | 2***2 | Шина 120/70-12,56J | |
| 3 | 2***3 | Колодка заднего тормоза в сборе | |
| 4 | 2***4 | Кулачок заднего тормоза | |
| 5 | 2***5 | Рычаг заднего тормоза | |
| 6 | 2***6 | Пружина рычага заднего тормоза | |
| 7 | 2***7 | Втулка рычага заднего тормоза | |
| 8 | 2***8 | Регулировочная гайка тормозной тяги | |
| 9 | 2***9 | Пружина тормозной колодки | |
| 10 | G***6 | Болт М10х1,25х50 | |
| 11 | G***6 | Гайка М10x1.25 | |
| 12 | 2***0 | Кольцо 11,3х1,3 | |
| 13 | 2***1 | Клапан обода | |
| 14 | 2***2 | Пружина заднего тормоза |
