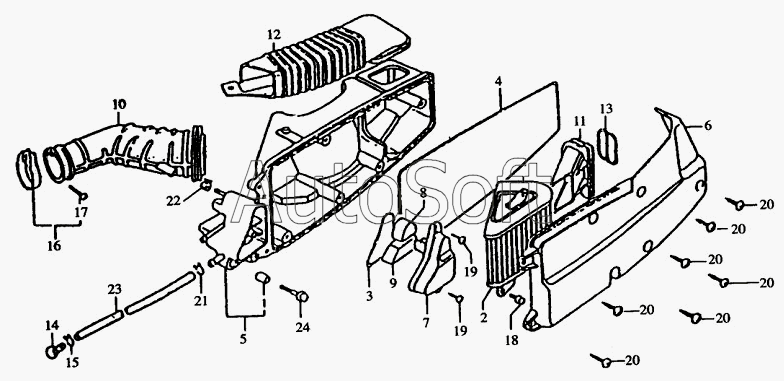

Каталог запасных частей к технике: ЗиД Скутер LF-50QT-8A (2008). Воздухоочиститель
13
21
25
24
23
22
20
20
20
20
20
20
20
19
19
18
17
16
15
14
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***1 | Установочная манжета воздухоочистителя | |
| 2 | 2***2 | Фильтрующий элемент в сборе | |
| 3 | 2***3 | Уплотнение маслоуловителя | |
| 4 | 2***4 | Уплотнение крышки воздухоочистителя | |
| 5 | 2***5 | Корпус воздухоочистителя | |
| 6 | 2***6 | Крышка воздухоочистителя | |
| 7 | 2***7 | Крышка маслоуловителя в сборе | |
| 8 | 2***8 | Вентиль фильтра | |
| 9 | 2***9 | Фильтр маслоуловителя | |
| 10 | 2***0 | Патрубок воздуховода | |
| 11 | 2***1 | Впускной канал воздухоочистителя | |
| 12 | 2***2 | Корпус воздухоочистителя | |
| 13 | 2***3 | Пружина | |
| 14 | 2***4 | Пробка | |
| 15 | 2***5 | Зажим трубки | |
| 16 | 2***6 | Стяжной хомут соединительной трубки | |
| 17 | G***8 | Винт М5x25 | |
| 18 | G***8 | Винт - шайба 3x22 | |
| 19 | G***5 | Винт с резьбой 4.8x13 | |
| 20 | G***5 | Винт с резьбой 4.8x13 | |
| 21 | 4***7 | Зажим трубки | |
| 22 | 2***8 | Зажим трубки | |
| 23 | 2***9 | Трубка виниловая | |
| 24 | G***6 | Болт М10х1,25х50 | |
| 25 | В***ь | Воздухоочиститель в сборе |
