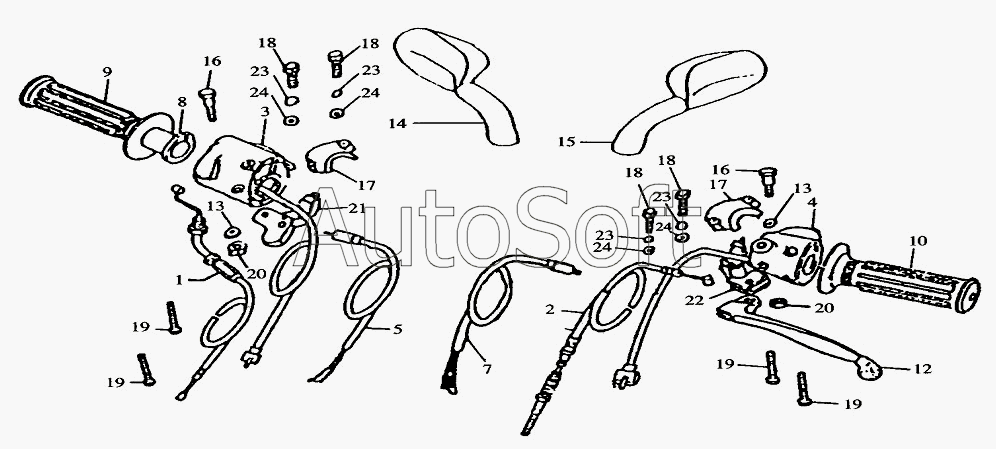

Каталог запасных частей к технике: ЗиД Скутер LF-50QT-8A (2008). Органы управления на руле
14
24
24
24
24
23
23
23
23
22
21
20
20
19
19
19
19
18
18
18
18
17
17
16
16
15
1
13
13
12
10
9
8
7
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***1 | Трос дросселя | |
| 2 | 5***2 | Трос заднего тормоза | |
| 3 | 5***3 | Переключатель правый | |
| 4 | 5***4 | Переключатель левый | |
| 5 | 5***5 | Выключатель переднего тормоза | |
| 7 | 5***7 | Выключатель заднего тормоза | |
| 8 | 5***8 | Трубка троса дросселя | |
| 9 | 5***9 | Ручка руля правая | |
| 10 | 5***0 | Ручка руля левая | |
| 12 | 5***2 | Рычаг тормоза | |
| 13 | G***5 | Шайба 5 | |
| 14 | 5***3 | Зеркало правое | |
| 15 | 5***4 | Зеркало левое | |
| 16 | G***6 | Болт 5x25 | |
| 17 | 5***5 | Накладка кронштейна рычага | |
| 18 | G***6 | Болт 5x25 | |
| 19 | G***5 | Винт 5x45 | |
| 20 | G***6 | Гайка 5 мм | |
| 21 | 5***6 | Кронштейн рычага правый | |
| 22 | 5***7 | Кронштейн рычага левый | |
| 23 | G***5 | Шайба 5 | |
| 24 | 5***8 | Шайба 6 |
