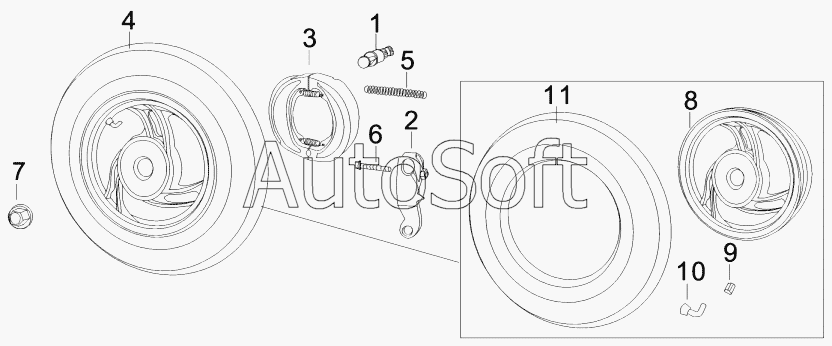

Каталог запасных частей к технике: ЗиД Скутер LF-50QT-9N (2008). Колесо заднее в сборе
1
2
3
4
5
6
7
8
9
10
11
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***2 | Кулачок заднего тормоза | |
| 2 | 6***3 | Рычаг заднего тормоза | |
| 3 | 6***0 | Колодки тормозные в сборе | |
| 4 | 6***0 | Колесо заднее в сборе | |
| 5 | 6***7 | Втулка заднего колеса | |
| 6 | G***2 | Болт M12х1.25х80 | |
| 7 | G***2 | Гайка M12х1.25 | |
| 8 | 6***1 | Ступица заднего колеса | |
| 9 | 5***3 | Колпачок вентиля | |
| 10 | 5***4 | Вентиль | |
| 11 | 6***0 | Шина задняя | |
| 12 | Ш***2 | Шина задняя 100/60-12 |
