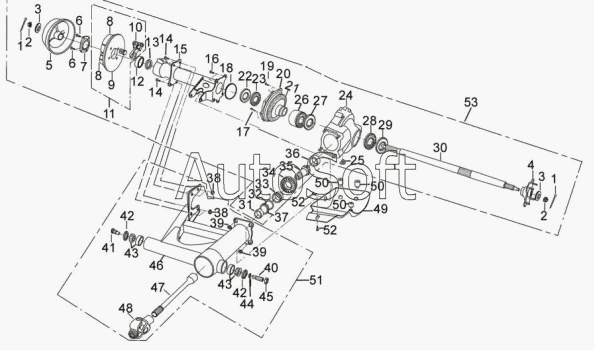

Каталог запасных частей к технике: ЗиД Квадроцикл LF-250ST–2 (2008). ЗАДНЯЯ ОСЬ В СБОРЕ
42
42
29
30
31
32
33
34
35
36
37
38
38
39
39
40
41
28
43
43
44
45
46
47
48
49
50
50
50
51
52
52
53
15
2
2
3
3
4
5
6
6
7
8
8
9
10
11
12
13
14
14
1
1
16
17
18
19
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | G***1 | Шплинт 3.2х20 | |
| 2 | G***7 | Гайка М6 | |
| 3 | 9***1 | Шайба | |
| 4 | 6***0 | Ступица задней оси в комплекте | |
| 5 | 6***2 | Барабан заднего тормоза | |
| 6 | G***1 | Болт М6х25 | |
| 7 | 6***9 | Планка щитка заднего тормоза | |
| 8 | 6***0 | Колодки тормозные в сборе | |
| 9 | 6***0 | Щиток заднего тормоза | |
| 10 | 6***0 | Рычаг заднего тормоза | |
| 11 | 6***0 | Задний тормоз | |
| 12 | G***6 | Подшипник 6301 | |
| 13 | G***1 | Сальник FB45568 | |
| 14 | G***6 | Болт М12x1,25x12 | |
| 15 | 6***0 | Втулка задней оси в сборе | |
| 16 | G***2 | Болт M12х1.25х80 | |
| 17 | G***2 | Болт M12х1.25х80 | |
| 18 | G***1 | Кольцо | |
| 19 | G***1 | Болт M5х12 | |
| 20 | 6***1 | Корпус задней оси правый | |
| 21 | 6***1 | Понижающая передача в комплекте | |
| 22 | G***1 | Сальник FB45568 | |
| 23 | G***6 | Подшипник 6301 | |
| 24 | 6***1 | Корпус задней оси левый | |
| 25 | 6***2 | Спускная пробка | |
| 26 | G***4 | Игольчатый роликовый подшипник К55x66x20 | |
| 27 | G***1 | Сальник FB45568 | |
| 28 | G***6 | Подшипник 6301 | |
| 29 | G***1 | Сальник FB45568 | |
| 30 | 6***1 | Ось задняя | |
| 31 | 6***2 | Опора понижающей зубчатой передачи | |
| 32 | G***1 | Кольцо | |
| 33 | 6***6 | Стопорное кольцо | |
| 34 | G***6 | Подшипник 6301 | |
| 35 | 6***1 | Шестерня ведущая | |
| 36 | G***4 | Игольчатый роликовый подшипник К22x30x16 | |
| 37 | G***1 | Сальник FB45568 | |
| 38 | G***2 | Гайка M12х1.25 | |
| 39 | G***2 | Гайка M12х1.25 | |
| 40 | 9***2 | Болт | |
| 41 | 9***1 | Болт М8x20 | |
| 42 | G***1 | Сальник FB45568 | |
| 43 | G***7 | Подшипник 30203 | |
| 44 | 6***4 | Втулка распорная | |
| 45 | 9***6 | Контргайка | |
| 46 | 6***0 | Маятник в сборе | |
| 47 | 6***1 | Ведущий привод | |
| 48 | 6***0 | Универсальный шарнир | |
| 49 | 6***0 | Кронштейн защитный | |
| 50 | 4***3 | Резиновая деталь | |
| 51 | 6***0 | Маятник | |
| 52 | G***1 | Болт M5х12 | |
| 53 | 6***0 | Задняя ось в сборе | |
| 54 | П***а | Пыльник карданного вала |
