Каталог запасных частей к технике: ЗиД Квадроцикл LF-250ST (2008). Передний тормоз
1
2
3
3
3
3
3
3
4
5
6
7
7
7
8
8
8
9
9
10
11
12
12
13
13
14
14
15
15

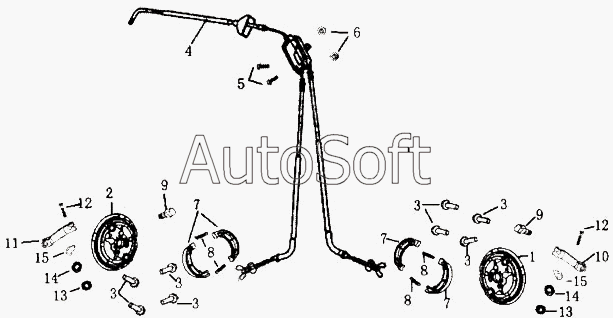

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***0 | Крышка переднего тормоза, левая | |
| 2 | 5***0 | Крышка переднего тормоза, правая | |
| 3 | G***4 | Болт М8х20 | |
| 4 | 4***0 | Трос переднего тормоза | |
| 5 | G***4 | Болт М8х20 | |
| 6 | G***1 | Гайка М6 | |
| 7 | 5***0 | Колодка переднего тормоза | |
| 8 | 5***1 | Возвратная пружина колодки переднего тормоза | |
| 9 | 5***2 | Кулачок переднего тормоза | |
| 10 | 5***3 | Рычаг переднего тормоза, левый | |
| 11 | 5***1 | Рычаг переднего тормоза, правый | |
| 12 | G***3 | Болт M6х20 | |
| 13 | G***1 | Гайка M6 | |
| 14 | G***8 | Шайба 6 | |
| 15 | 5***5 | Индикатор переднего тормоза |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
