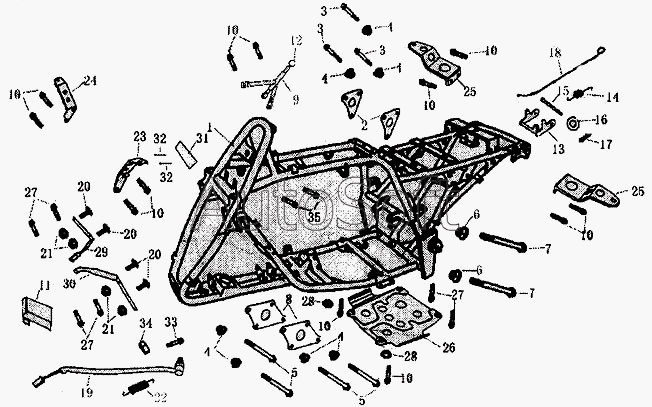

Каталог запасных частей к технике: ЗиД Квадроцикл LF-250ST (2008). Сварная конструкция рамы

1
1
2
3
3
3
4
4
4
4
4
5
5
6
6
7
7
8
9
10
10
10
10
10
10
10
10
11
12
13
14
15
16
17
18
19
20
20
20
21
21
23
24
25
25
26
27
27
27
28
28
29
30
31
32
32
33
34
35
Позиция на иллюстрации | Заводской номер детали | Название детали | |
---|---|---|---|
1 | 4***0 | Рама | |
2 | 4***1 | Верхняя соединительная пластина правая | |
3 | G***4 | Болт М8х20 | |
4 | G***1 | Гайка M8 | |
5 | G***4 | Болт М8х20 | |
6 | G***2 | Гайка M14x1.5 | |
7 | G***4 | Болт М8х20 | |
8 | 4***3 | Передняя соединительная пластина | |
9 | 2***0 | Шестерня заднего хода | |
10 | G***4 | Болт М8х20 | |
11 | 3***0 | Контроллер шестерни заднего хода | |
12 | 2***3 | Головка ручки | |
13 | 4***0 | Основание фиксатора седла | |
14 | 4***1 | Замок седла в сборе | |
15 | 4***2 | Штифт основания фиксатора седла | |
16 | G***3 | Шайба 6 | |
17 | G***1 | Шплинт 3.2х20 | |
18 | 4***0 | Трос фиксатора седла | |
19 | 3***0 | Выключатель заднего фонаря | |
20 | 4***3 | Специальный винт М6х16 | |
21 | G***1 | Гайка М6 | |
22 | 3***1 | Кронштейн катушки зажигания | |
23 | 4***3 | Опора переднего ограждения, левая | |
24 | 4***2 | Опора переднего ограждения, правая | |
25 | 4***1 | Опора заднего ограждения, правая | |
26 | 4***1 | Нижнее ограждение двигателя | |
27 | G***4 | Болт М8х20 | |
28 | G***1 | Гайка М6 | |
29 | 5***6 | Кронштейн брызговика передний, правый | |
30 | 5***7 | Кронштейн брызговика передний, левый | |
31 | 6***П | Типовая табличка на раме | |
32 | G***7 | Заклепка 3.2x7 | |
33 | G***3 | Болт М8х30 | |
34 | G***0 | Гайка М6 | |
35 | G***4 | Болт М8х20 |
