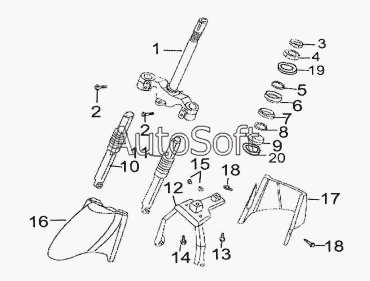

Каталог запасных частей к технике: ЗиД Мотороллер LF-50QT-15 (2008). Вилка передняя в сборе
11
20
19
18
18
17
16
15
14
13
12
1
10
9
8
7
6
5
4
3
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***0 | Траверса в сборе | |
| 2 | G***1 | Болт М6х25 | |
| 3 | 5***5 | Контргайка рулевой колонки | |
| 4 | 5***3 | Гайка рулевой колонки | |
| 5 | 5***5 | Подшипник верхний | |
| 6 | 5***2 | Нижняя чашка верхнего подшипника | |
| 7 | 5***3 | Верхняя чашка нижнего подшипника | |
| 8 | 5***6 | Подшипник нижний | |
| 9 | 5***4 | Нижняя чашка нижнего подшипника | |
| 10 | 5***0 | Амортизатор передний правый | |
| 11 | 5***0 | Амортизатор передний левый | |
| 12 | 5***0 | Опора переднего щитка | |
| 13 | G***1 | Болт М6х25 | |
| 14 | G***1 | Болт М6х25 | |
| 15 | 5***5 | Резиновый демпфер переднего щитка | |
| 16 | 5***1 | Передний щиток | |
| 17 | 5***3 | Закрытие для переднего щитка | |
| 18 | Б***т | Болт | |
| 19 | В***а | Верхняя чашка верхнего подшипника | |
| 20 | Ш***а | Шайба |
