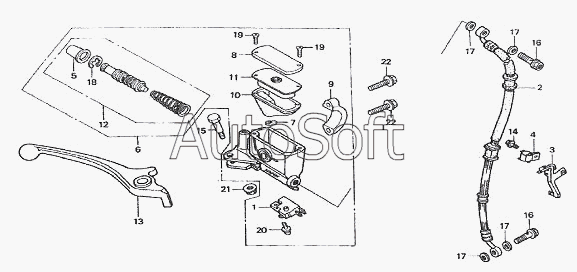

Каталог запасных частей к технике: ЗиД Мотороллер LF-50Q-2А (2008). Главный цилиндр переднего тормоза
18
2
6
8
9
11
12
22
22
21
20
19
19
1
17
17
17
17
16
16
15
14
13
10
7
5
4
3
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***0 | Выключатель заднего тормоза | |
| 2 | 5***0 | Шланг переднего тормоза в сборе | |
| 3 | 5***4 | Кронштейн шланга | |
| 4 | 5***1 | Держатель шланга | |
| 5 | 5***1 | Чехол | |
| 6 | 5***0 | Главный цилиндр | |
| 7 | 5***4 | Грязеотбойник | |
| 8 | 5***3 | Крышка главного цилиндра | |
| 9 | 5***2 | Накладка главного цилиндра | |
| 10 | 5***6 | Диафрагма | |
| 11 | 5***5 | Уплотнительная прокладка | |
| 12 | 5***А | Плунжер | |
| 13 | 4***1 | Рычаг переднего тормоза | |
| 14 | G***1 | Болт М6х25 | |
| 15 | 4***2 | Кронштейн рычага сцепления | |
| 16 | G***1 | Болт М6х25 | |
| 17 | G***1 | Шайба 6 | |
| 18 | 5***2 | Шайба стопорная | |
| 19 | G***1 | Винт М6х12 | |
| 20 | G***5 | Винт М4х12 | |
| 21 | G***1 | Гайка М6 | |
| 22 | G***1 | Болт М6х25 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
