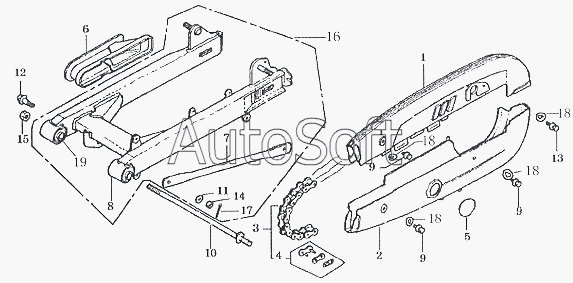

Каталог запасных частей к технике: ЗиД Мотороллер LF-50Q-2А (2008). Маятник в сборе
1
2
3
4
5
6
7
8
9
9
9
10
11
12
13
14
15
16
17
18
18
18
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***1 | Кожух верхний цепи | |
| 2 | 6***0 | Кожух нижний цепи | |
| 3 | 2***0 | Цепь | |
| 4 | 2***0 | Замок цепи | |
| 5 | 6***1 | Крышка контрольного отверстия | |
| 6 | 6***5 | Накладка цепи | |
| 7 | 6***6 | Тяга реактивная тормоза | |
| 8 | 6***0 | Маятник в сборе | |
| 9 | G***3 | Болт M6х20 | |
| 10 | 6***4 | Ось маятника | |
| 11 | G***1 | Шайба 6 | |
| 12 | 6***7 | Болт тяги реактивной | |
| 13 | G***1 | Болт М6х25 | |
| 14 | G***0 | Гайка М6 | |
| 15 | G***3 | Гайка M12х1.5 | |
| 16 | 6***0 | Маятник | |
| 17 | G***1 | Шплинт 3.2х20 | |
| 18 | G***1 | Шайба 6 | |
| 19 | 6***0 | Сайлент блок |
