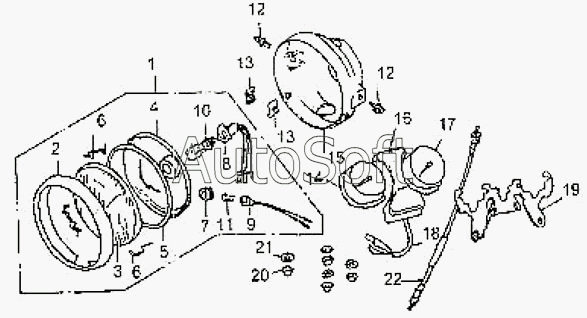

Каталог запасных частей к технике: ЗиД Мотороллер LF-50Q-2 (2008). Фара в сборе, блок приборов в сборе
12
12
22
21
20
19
18
17
16
15
14
13
13
1
11
10
9
8
7
6
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***0 | Фара в сборе | |
| 2 | 3***0 | Ободок фары | |
| 3 | 3***1 | Рассеиватель | |
| 4 | 3***2 | Отражатель | |
| 5 | 3***1 | Прокладка фары | |
| 6 | 3***5 | Пружинное стопорное кольцо | |
| 7 | 3***1 | Демпфирующая прокладка | |
| 8 | 3***0 | Рефлектор фары | |
| 9 | 3***0 | Патрон фары | |
| 10 | G***1 | Лампа фары 12в, 35вт | |
| 11 | G***3 | Лампа габаритного огня | |
| 12 | G***4 | Болт M10x35 | |
| 13 | 3***7 | Гайка фары фиксирующая | |
| 14 | 3***0 | Спидометр в сборе | |
| 15 | 3***0 | Корпус фары | |
| 16 | 3***0 | Блок приборов | |
| 17 | 3***0 | Тахометр | |
| 18 | 3***0 | Кабель | |
| 19 | 3***1 | Кронштейн блока приборов | |
| 20 | G***3 | Гайка М6 | |
| 21 | G***1 | Шайба 6 | |
| 22 | 4***0 | Трос спидометра |
