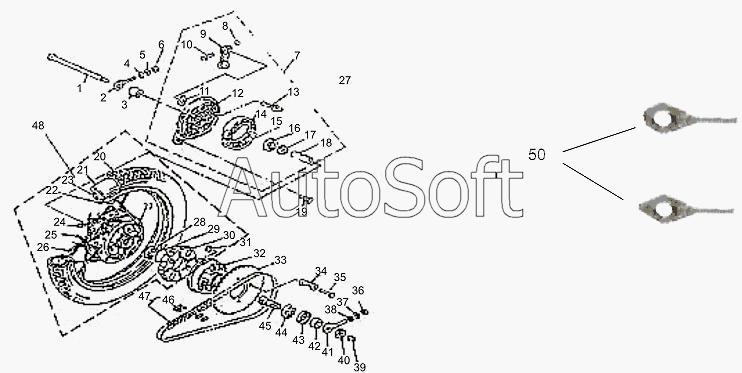

Каталог запасных частей к технике: ЗиД Мотороллер LF-50Q-2 (2008). Колесо заднее в сборе
40
27
28
29
30
32
33
34
35
37
38
26
41
42
43
45
46
47
48
50
15
2
3
4
5
9
10
11
12
13
14
1
16
17
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***8 | Ось заднего колеса | |
| 2 | 3***1 | Натяжка цепи правая | |
| 3 | 8***7 | Втулка оси заднего колеса | |
| 4 | G***5 | Шайба 6 – 140HV | |
| 5 | G***7 | Пружинная шайба | |
| 9 | 3***1 | Рычаг заднего тормоза | |
| 10 | G***6 | Болт М5х12 | |
| 11 | 3***2 | Указатель износа тормозных колодок | |
| 12 | 3***1 | Основание тормозных колодок | |
| 13 | 3***1 | Кулачек заднего тормоза | |
| 14 | 3***1 | Тормозная колодка | |
| 15 | 3***2 | Пружина тормозных колодок | |
| 16 | G***9 | Подшипник 60301 | |
| 17 | 8***3 | Распорная втулка заднего колеса | |
| 18 | 3***1 | Втулка | |
| 19 | G***6 | Болт специальный М8х30 | |
| 20 | 8***1 | Шина колеса 2,50-17 | |
| 21 | 8***2 | Камера колеса 2,50-17 | |
| 22 | 8***1 | Обод заднего колеса | |
| 23 | 8***3 | Лента ободная | |
| 24 | 8***2 | Гайка спицы колеса | |
| 25 | 8***1 | Внутренняя спица заднего колеса | |
| 26 | 8***1 | Наружная спица заднего колеса | |
| 27 | 8***1 | Ступица заднего колеса | |
| 28 | G***9 | Подшипник 60301 | |
| 29 | 8***4 | Кольцо | |
| 30 | 8***1 | Упругая муфта колеса | |
| 32 | 9***1 | Основание звездочки | |
| 33 | 9***1 | Звездочка заднего колеса | |
| 34 | 9***1 | Шайба стопорная | |
| 35 | G***6 | Болт М5х12 | |
| 37 | G***7 | Пружинная шайба | |
| 38 | G***5 | Шайба 5-14OHV | |
| 40 | G***6 | Гайка М17х1 | |
| 41 | 3***2 | Натяжка цепи левая | |
| 42 | 3***2 | Втулка заднего колеса | |
| 43 | 9***1 | Сальник | |
| 45 | 3***0 | Вал звездочки | |
| 46 | З***и | Замок цепи | |
| 47 | G***3 | Цепь 08МАх98 | |
| 48 | 8***0 | Колесо заднее в сборе | |
| 50 | Н***я | Натяжки цепи правая, левая | |
| 51 | Ш***7 | Шина, камера заднего колеса 2,50-17 | |
| 52 | З***а | Звездочка заднего колеса с основанием |
