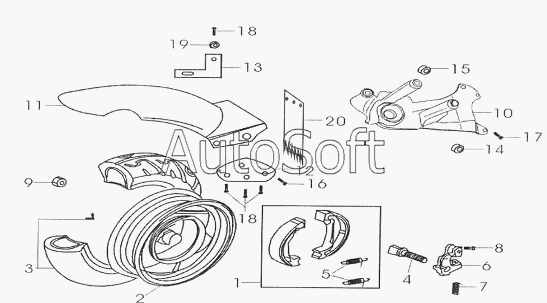

Каталог запасных частей к технике: ЗиД Мотороллер LF-150T-8 (2008). Колесо заднее в сборе
11
20
19
18
18
17
16
15
14
13
12
1
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***0 | Колодка заднего тормоза | |
| 2 | 6***0 | Обод колеса заднего в сборе | |
| 3 | 6***0 | Шина задняя | |
| 4 | 6***2 | Кулачок заднего тормоза | |
| 5 | 6***1 | Колодка тормозная задняя | |
| 6 | 6***3 | Рычаг заднего тормоза | |
| 7 | 6***4 | Пружина возвратная | |
| 8 | G***3 | Болт M6х20 | |
| 9 | G***2 | Гайка M12х1.25 | |
| 10 | 4***0 | Кронштейн амортизатора | |
| 11 | 6***2 | Щиток задний | |
| 12 | 6***1 | Пластина соединительная | |
| 13 | 6***1 | Кронштейн заднего щитка | |
| 14 | 6***2 | Втулка правая заднего колеса | |
| 15 | 6***3 | Втулка левая заднего колеса | |
| 16 | G***1 | Болт М6х25 | |
| 17 | G***1 | Болт М6х25 | |
| 18 | G***1 | Болт М6х25 | |
| 19 | G***1 | Гайка М6 | |
| 20 | 6***1 | Брызговик |
