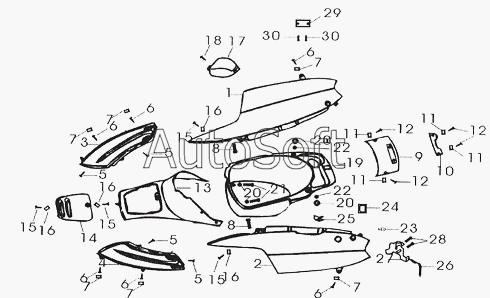

Каталог запасных частей к технике: ЗиД Мотороллер LF-150T-8 (2008). Панели задние, багажник задний
16
16
16
16
30
30
29
28
27
26
25
24
23
22
22
21
20
20
20
19
18
17
1
15
15
15
15
14
13
12
12
12
11
11
11
11
10
9
8
8
7
7
7
7
7
7
6
6
6
6
6
6
5
5
5
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***1 | Закрытие левое | |
| 2 | 4***1 | Закрытие заднее левое | |
| 3 | 4***6 | Обтекатель правый | |
| 4 | 4***7 | Обтекатель левый | |
| 5 | G***5 | Винт 4.2х16 | |
| 6 | G***5 | Винт 4.2х16 | |
| 7 | Q***0 | Гайка М6 язычковая (пластинчатая) | |
| 8 | G***1 | Болт М6х25 | |
| 9 | 4***1 | Панель соединительная задняя | |
| 10 | 4***2 | Закрытие заднее | |
| 11 | Q***0 | Гайка М6 язычковая (пластинчатая) | |
| 12 | G***5 | Винт 4.2х16 | |
| 13 | 4***3 | Закрытие заднего багажника | |
| 14 | 4***4 | Крышка переднего закрытия | |
| 15 | G***5 | Винт 4.2х16 | |
| 16 | Q***0 | Гайка М6 язычковая (пластинчатая) | |
| 17 | 4***2 | Накладка | |
| 18 | G***5 | Винт 4.2х16 | |
| 19 | 4***1 | Багажный отсек | |
| 20 | G***3 | Гайка М6 | |
| 21 | G***1 | Болт М6х25 | |
| 22 | G***1 | Шайба 8 | |
| 23 | 4***0 | Замок багажника | |
| 24 | 4***1 | Кронштейн замка сидения | |
| 25 | 4***2 | Пружина фиксатора | |
| 26 | 4***0 | Трос фиксатора седла | |
| 27 | 4***0 | Основание фиксатора седла | |
| 28 | G***1 | Болт М6х25 | |
| 29 | 6***2 | Табличка | |
| 30 | G***2 | Штифт 8х40 |
