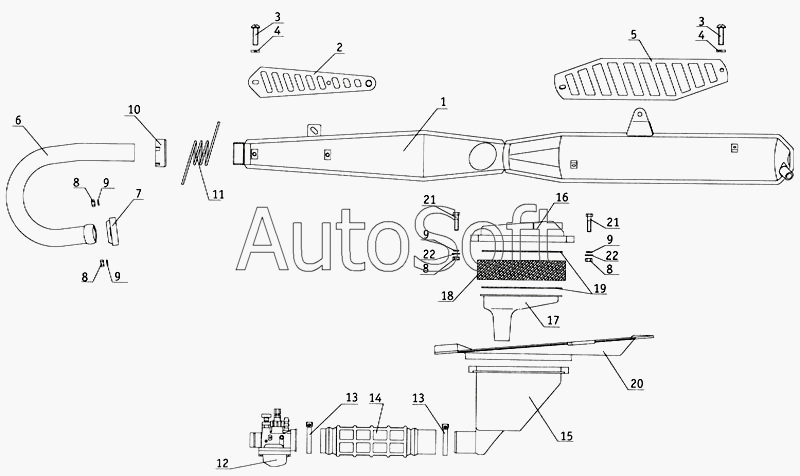

Каталог запасных частей к технике: ЗиД-50 "Пилот" (2003). Воздушный фильтр, карбюратор и глушитель
12
22
22
21
21
20
19
18
17
16
15
14
13
13
1
11
10
9
9
9
9
8
8
8
8
7
6
5
4
4
3
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***1 | Глушитель | |
| 2 | 1***1 | Закрытие глушителя | |
| 3 | 0***1 | Винт ВМ4-6g 56.019 ГОСТ 17473-80 | |
| 4 | 0***1 | Шайба 4.65Г.019 ГОСТ 6402-70 | |
| 5 | 1***1 | Закрытие глушителя | |
| 6 | 1***1 | Труба выпускная | |
| 7 | 1***1 | Прижим выпускной трубы | |
| 8 | 0***1 | Гайка М6-6Н.6.019 ГОСТ 5927-70 | |
| 9 | 0***1 | Шайба 6.65Г. 019 ГОСТ 6402-70 | |
| 10 | 1***1 | Гайка | |
| 11 | 1***1 | Шнур уплотняющий гайки выпускной трубы | |
| 12 | 1***1 | Карбюратор Jiкоv 2912 DННS | |
| 13 | 1***1 | Хомут чехла защитного | |
| 14 | 1***1 | Муфта соединительная | |
| 15 | 1***1 | Корпус воздухофильтра | |
| 16 | 1***1 | Крышка воздухофильтра | |
| 17 | 1***1 | Перегородка воздухофильтра | |
| 18 | 0***1 | Фильтрующий элемент | |
| 19 | 0***1 | Перегородка фильтрующего элемента | |
| 20 | 1***1 | Закрытие верхнее | |
| 21 | 0***1 | Болт М6-6gх28.56.019 | |
| 22 | 0***1 | Шайба 6.01.019 ГОСТ 11371-78 |
