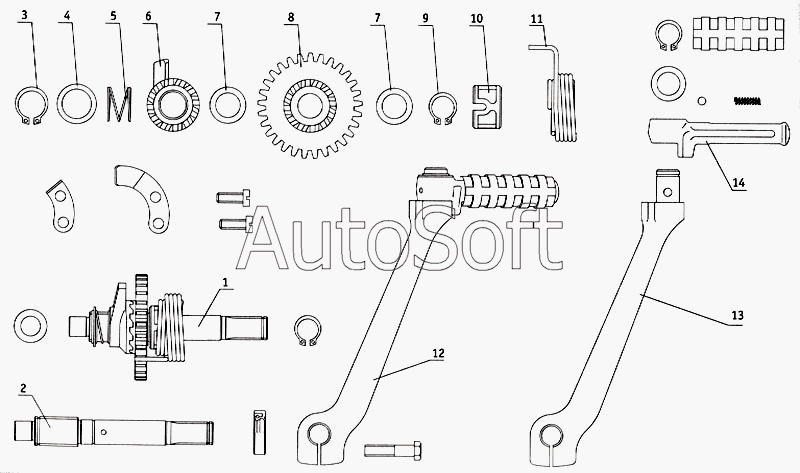

Каталог запасных частей к технике: ЗиД-50 "Пилот" (2003). Пусковой механизм (кик-стартер)
1
2
3
4
5
6
7
7
8
9
10
11
12
13
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***1 | Вал кик-стартера | |
| 2 | 1***1 | Вал кик-стартера | |
| 3 | 1***1 | Кольцо В18 ГОСТ 13942-86 | |
| 4 | 1***1 | Шайба 18 | |
| 5 | 1***1 | Пружина шестерни кик-стартера | |
| 6 | 1***1 | Муфта храповая | |
| 7 | 1***1 | Шайба 15 | |
| 8 | 1***1 | Шестерня храповая | |
| 9 | 1***1 | Кольцо В15 ГОСТ 13942-85 | |
| 10 | 1***1 | Втулка пружины кик-стартера | |
| 11 | 1***1 | Пружина кик-стартера | |
| 12 | 1***1 | Рычаг кик-стартера | |
| 13 | 1***1 | Рычаг кик-стартера | |
| 14 | 1***1 | Педаль |
