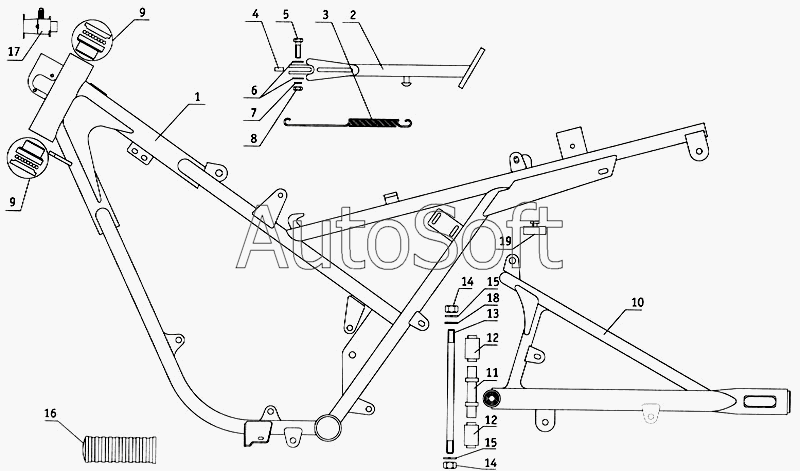

Каталог запасных частей к технике: ЗиД-50 "Пилот" (2003). Рама
1
2
3
4
5
6
7
8
9
9
10
11
12
12
13
14
14
15
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***1 | Рама | |
| 2 | 1***1 | Боковой упор | |
| 3 | 1***1 | Пружина подставки | |
| 4 | 1***1 | Втулка | |
| 5 | 0***1 | Болт М8х1-6gх25.019 ГОСТ 7796-70 | |
| 6 | 0***1 | Шайба 8.01.019 ГОСТ 11371-78 | |
| 7 | 0***1 | Шайба 8.65Г.019 ГОСТ 6402-70 | |
| 8 | 0***1 | Гайка М8х1-6Н | |
| 9 | 7***5 | Шарикоподшипник рулевой колонки | |
| 10 | 1***1 | Маятник с сайлент-блоками | |
| 11 | 1***1 | Втулка распорная | |
| 12 | 0***1 | Сайлент-блок | |
| 13 | 1***1 | Ось маятника | |
| 14 | 0***1 | Гайка М12х1-6Н | |
| 15 | 0***1 | Шайба 12.65Г.019 ГОСТ 6402-70 | |
| 16 | 1***1 | Валик подножки | |
| 17 | 1***1 | Переключатель центральный | |
| 18 | 0***1 | Шайба 12.01.019 ГОСТ 10450-79 | |
| 19 | 0***3 | Упор седла |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
