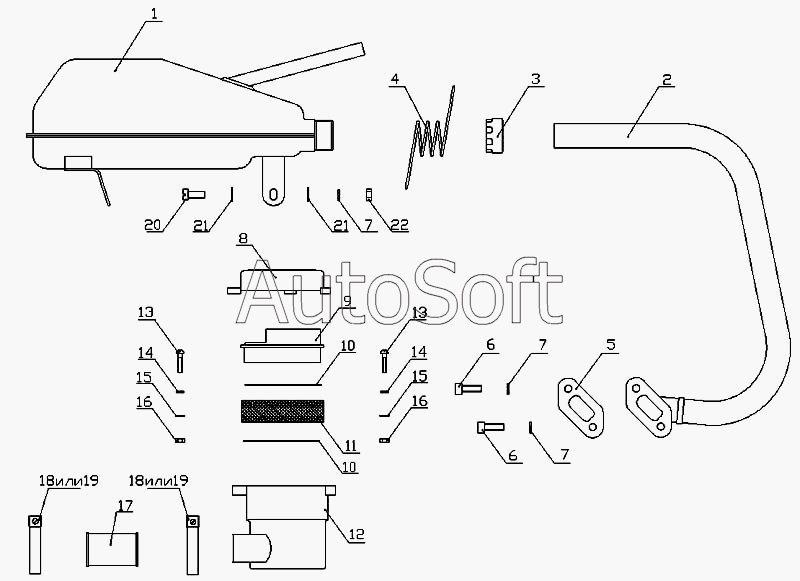

Каталог запасных частей к технике: ЗиД-36 "Птаха". Система впуска
1
2
3
4
5
6
6
7
7
7
8
9
10
10
11
12
13
13
14
14
15
15
16
16
17
18
18
19
19
20
21
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***1 | Глушитель | |
| 2 | 1***1 | Труба выпускная | |
| 3 | 1***1 | Шнур уплотняющий гайки выпускной трубы | |
| 4 | 1***1 | Гайка | |
| 5 | 1***1 | Прокладка патрубка выпускного | |
| 6 | 0***1 | Винт М6-6gх18.56.019 ГОСТ 11738-84 | |
| 7 | 0***1 | Шайба 6.65Г. 019 ГОСТ 6402-70 | |
| 8 | 1***1 | Крышка воздухофильтра верхняя | |
| 9 | 1***1 | Крышка воздухофильтра нижняя | |
| 10 | 1***1 | Перегородка воздухофильтра | |
| 11 | 1***1 | Фильтрующий элемент | |
| 12 | 1***1 | Корпус воздухофильтра | |
| 13 | 0***1 | Винт В.М4-6gх18.56.019 ГОСТ 17473-80 | |
| 14 | 0***1 | Шайба 4.65Г.019 ГОСТ 6402-70 | |
| 15 | 0***1 | Шайба 4.01.019 ГОСТ 11371-78 | |
| 16 | 0***1 | Гайка М4-6Н | |
| 17 | 1***1 | Муфта соединительная | |
| 18 | 1***1 | Хомут 1 1/4'' | |
| 19 | 1***1 | Хомут 20-32 | |
| 20 | 0***1 | Винт М6-6gх16.56.019 ГОСТ 1491-80 | |
| 21 | 0***1 | Шайба 6.01.019 ГОСТ 11371-78 | |
| 22 | 0***1 | Гайка М6-6Н.6.019 ГОСТ 5927-70 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
