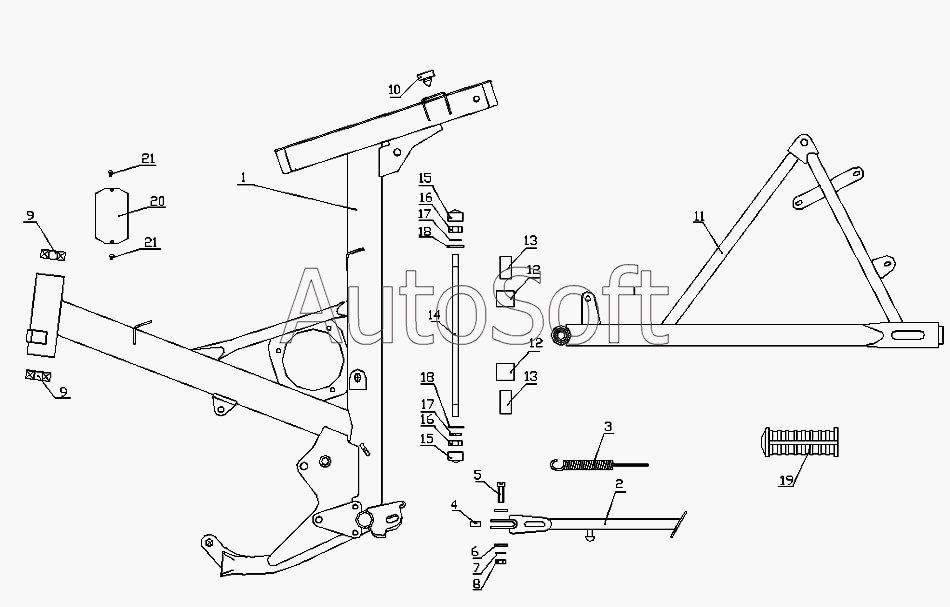

Каталог запасных частей к технике: ЗиД-36 "Птаха". Рама
1
2
3
4
5
6
7
8
9
9
10
11
12
12
13
13
14
15
15
16
16
17
17
18
18
19
20
21
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***1 | Рама | |
| 2 | 1***1 | Боковой упор | |
| 3 | 1***1 | Пружина | |
| 4 | 1***1 | Втулка распорная | |
| 5 | 0***1 | Винт В. М6-6gх20.56.019 ГОСТ 1491-80 | |
| 6 | 0***1 | Шайба 6.01.019 ГОСТ 11371-78 | |
| 7 | 0***1 | Шайба 6.65Г. 019 ГОСТ 6402-70 | |
| 8 | 0***1 | Гайка М6-6Н.6.019 ГОСТ 5927-70 | |
| 9 | 1***1 | Подшипник 60200 ГОСТ7242-81 | |
| 10 | 1***1 | Упор седла | |
| 11 | 1***1 | Маятник с сайлент-блоками | |
| 12 | 1***1 | Втулка сайлент-блока | |
| 13 | 1***1 | Втулка внутренняя | |
| 14 | 1***1 | Ось маятника | |
| 15 | 1***1 | Колпачок | |
| 16 | 0***1 | Гайка М8х1-6Н | |
| 17 | 0***1 | Шайба 8.01.019 ГОСТ 11371-78 | |
| 18 | 0***1 | Шайба 8.65Г.019 ГОСТ 6402-70 | |
| 19 | 1***1 | Валик подножки | |
| 20 | 1***1 | Табличка заводская | |
| 21 | 0***1 | Заклепка |
