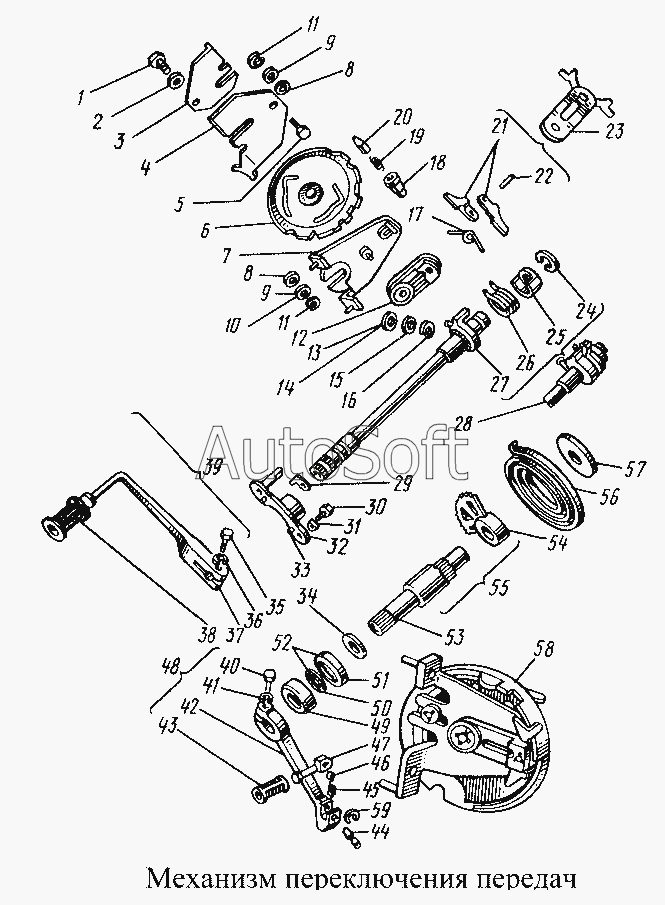

Каталог запасных частей к технике: ЗиД "Восход". Механизм переключения передач
41
46
45
45
44
44
43
43
42
42
47
40
40
39
39
38
37
37
37
52
59
58
57
56
55
55
54
53
53
36
52
51
51
50
49
48
48
47
10
18
18
17
16
15
14
13
12
11
11
19
9
9
8
8
7
6
5
4
3
2
27
35
34
33
32
31
30
29
28
28
1
27
26
25
24
23
22
21
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***1 | Ось вилки переключения III и IV передачи | |
| 2 | 0***1 | Шайба 7 | |
| 3 | 0***1 | Вилка переключения III и IV передачи | |
| 4 | 0***1 | Вилка переключения I и II передачи | |
| 5 | 0***1 | Ось вилки переключения I и II передачи | |
| 6 | 0***1 | Диск переключения передач | |
| 7 | 1***1 | Основание механизма переключения передач | |
| 8 | 0***1 | Шайба 7 | |
| 9 | 0***1 | Шайба 7 | |
| 10 | 0***1 | Шайба 7 | |
| 11 | 0***1 | Кольцо 5х1 | |
| 12 | 1***1 | Корпус собачек | |
| 13 | 0***1 | Шайба 8 | |
| 14 | 0***1 | Шайба 8 | |
| 15 | 0***1 | Шайба 8 | |
| 16 | 0***1 | Кольцо 6х1 | |
| 17 | 1***1 | Пружина собачек | |
| 18 | 0***1 | Корпус фиксатора передач | |
| 18 | 0***2 | Корпус фиксатора передач | |
| 19 | 0***1 | Пружина | |
| 20 | 0***1 | Фиксатор передач | |
| 21 | 1***1 | Собачка | |
| 22 | 1***1 | Ось собачек переключения | |
| 23 | 1***1 | Корпус собачек механизма переключения | |
| 24 | 0***1 | Кольцо 13х1,6 | |
| 25 | 0***1 | Шайба 16 | |
| 26 | 1***1 | Пружина переключения | |
| 27 | 1***1 | Валик переключения передач с поводком | |
| 27 | 1***3 | Валик переключения передач с поводком | |
| 28 | 1***1 | Валик переключения передач | |
| 28 | 1***3 | Валик переключения передач | |
| 29 | 0***1 | Шайба стопорная | |
| 30 | 0***1 | Болт М6-6gх17 | |
| 31 | 0***1 | Шайба механизма переключения | |
| 32 | 0***1 | Основание упора | |
| 33 | 0***1 | Штифт 3,5х10 | |
| 34 | 0***1 | Шайба 20 | |
| 35 | 0***3 | Болт М6-6gх25 | |
| 36 | 0***1 | Шайба 6.65Г. 019 ГОСТ 6402-70 | |
| 37 | 0***1 | Рычаг переключения передач | |
| 37 | 0***2 | Рычаг переключения передач | |
| 37 | 0***3 | Рычаг переключения передач | |
| 38 | 1***1 | Валик | |
| 39 | 1***2 | Рычаг переключения передач | |
| 39 | 1***3 | Рычаг переключения передач | |
| 40 | 0***1 | Болт М8х1-6gх25.019 ГОСТ 7796-70 | |
| 40 | 0***3 | Болт М8х1-6gх25 | |
| 41 | 0***1 | Шайба 8.65Г.019 ГОСТ 6402-70 | |
| 42 | 1***1 | Рычаг кикстартера | |
| 42 | 1***3 | Рычаг кикстартера | |
| 43 | 1***1 | Валик | |
| 43 | 1***3 | Валик | |
| 44 | 1***1 | Ось рычага кикстартера | |
| 44 | 1***3 | Ось рычага кикстартера | |
| 45 | 0***1 | Пружина | |
| 45 | 0***3 | Пружина | |
| 46 | 0***1 | Шарик Б-6,35-200 | |
| 47 | 1***1 | Педаль рычага кикстартера | |
| 47 | 1***3 | Педаль рычага кикстартера | |
| 48 | 1***2 | Рычаг кикстартера | |
| 48 | 1***3 | Рычаг кикстартера | |
| 49 | 0***1 | Колпачок сальника кикстартера | |
| 50 | 0***1 | Пружина сальника вала кикстартера | |
| 51 | 0***1 | Манжета сальника вала кикстартера | |
| 51 | 0***3 | Манжета сальника вала кикстартера | |
| 52 | 0***1 | Сальник вала кикстартера | |
| 52 | 0***3 | Сальник вала кикстартера | |
| 53 | 0***1 | Вал кикстартера | |
| 53 | 0***3 | Вал кикстартера | |
| 54 | 0***1 | Сектор кикстартера | |
| 55 | 0***1 | Вал кикстартера | |
| 55 | 0***3 | Вал кикстартера | |
| 56 | 0***2 | Пружина кикстартера | |
| 57 | 0***1 | Шайба 17 | |
| 58 | 1***1 | Механизм переключения передач | |
| 59 | 0***1 | Кольцо 6х1 |
