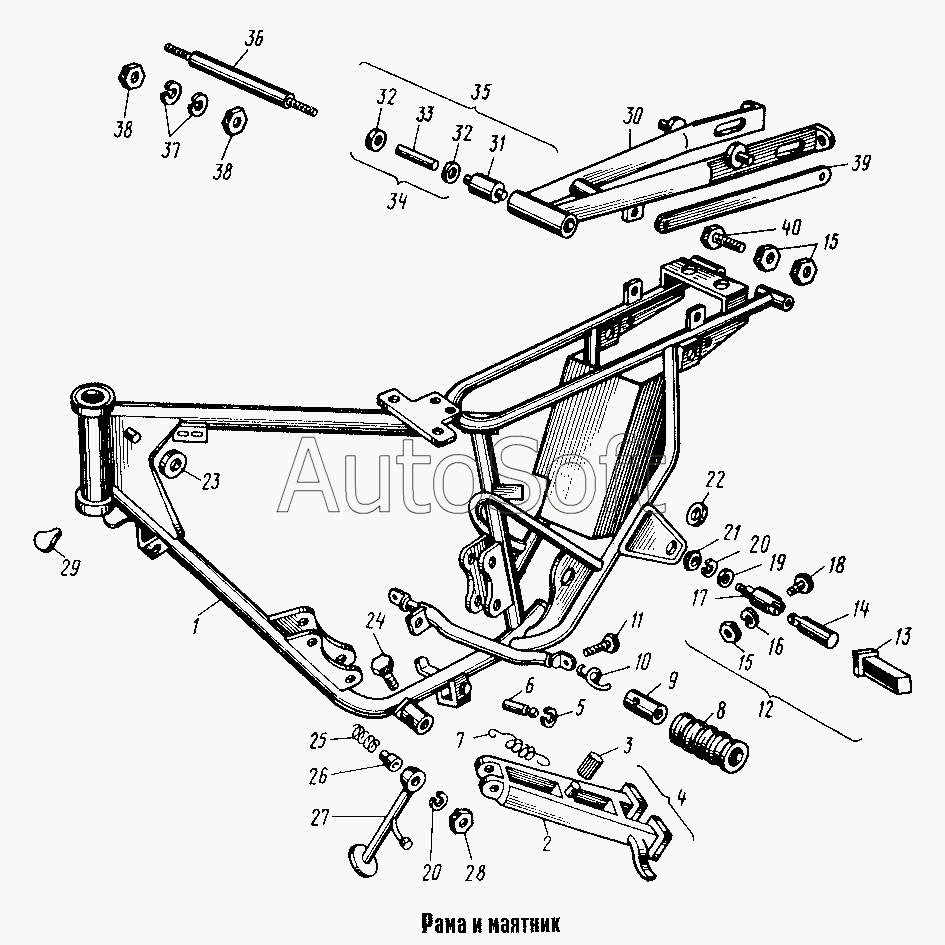

Каталог запасных частей к технике: ЗиД "Восход". Рама и маятник
27
31
30
30
30
29
28
27
27
32
32
26
26
25
25
24
23
23
36
40
40
39
38
38
37
22
35
35
35
34
34
33
32
32
4
9
9
8
8
7
7
6
5
10
4
3
3
2
2
1
1
1
10
11
12
12
12
13
14
15
15
16
17
17
18
19
20
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 149000290001 | 1***1 | Рама с подставкой | |
| 149000290002 | 1***2 | Рама с подставкой | |
| 149000290003 | 1***3 | Рама с подставкой | |
| 1 | 1***1 | Рама | |
| 1 | 1***2 | Рама | |
| 1 | 1***3 | Рама | |
| 2 | 0***1 | Подставка мотоцикла | |
| 2 | 0***3 | Подставка мотоцикла | |
| 3 | 1***1 | Упор | |
| 3 | 1***3 | Упор | |
| 4 | 1***1 | Подставка мотоцикла | |
| 4 | 1***3 | Подставка мотоцикла | |
| 5 | 0***1 | Шайба 12.65Г | |
| 6 | 0***1 | Ось подставки | |
| 7 | 1***1 | Пружина подставки | |
| 7 | 1***3 | Пружина подставки | |
| 8 | 1***1 | Валик подножки | |
| 8 | 1***3 | Валик подножки | |
| 9 | 1***1 | Основание подножки | |
| 9 | 1***3 | Основание подножки | |
| 10 | 1***1 | Пружина | |
| 10 | 1***3 | Пружина | |
| 11 | 1***1 | Ось | |
| 12 | 0***1 | Подножка для пассажира | |
| 12 | 0***2 | Подножка для пассажира | |
| 12 | 0***3 | Подножка для пассажира | |
| 13 | 9***8 | Валик подножки для пассажира | |
| 14 | 0***1 | Основание подножки | |
| 15 | 0***1 | Гайка М8х1-6Н | |
| 16 | 0***1 | Шайба 8.65Г.019 ГОСТ 6402-70 | |
| 17 | 0***1 | Палец подножки | |
| 17 | 0***3 | Палец подножки | |
| 18 | 0***1 | Болт М8х1-6gх30 | |
| 19 | 0***1 | Шайба 10.01.019 ГОСТ 10450-78 | |
| 20 | 0***1 | Шайба 10.65Г.019 | |
| 21 | 0***1 | Гайка М10-6Н.6.019 ГОСТ 5927-70 | |
| 22 | 0***1 | Шайба 15 | |
| 23 | 1***1 | Колпачок | |
| 23 | 1***3 | Колпачок | |
| 24 | 0***1 | Болт М10х1-6gх41 | |
| 25 | 0***1 | Пружина бокового упора | |
| 25 | 0***3 | Пружина бокового упора | |
| 26 | 0***1 | Направляющая пружины | |
| 26 | 0***3 | Направляющая пружины | |
| 27 | 1***1 | Упор боковой с откидным крючком | |
| 27 | 1***2 | Упор боковой с откидным крючком | |
| 27 | 1***3 | Упор боковой с откидным крючком | |
| 28 | 0***1 | Гайка М 10х1-6Н | |
| 29 | 9***2 | Упор | |
| 30 | 1***1 | Маятник | |
| 30 | 1***2 | Маятник | |
| 30 | 1***3 | Маятник | |
| 31 | 7***4 | Сайлент-блок | |
| 32 | 0***1 | Втулка направляющая | |
| 32 | 0***3 | Втулка направляющая | |
| 33 | 0***1 | Труба распорная | |
| 34 | 0***1 | Втулка распорная | |
| 34 | 0***3 | Втулка распорная | |
| 35 | 1***1 | Маятник с сайлент-блоками | |
| 35 | 1***2 | Маятник с сайлент-блоками | |
| 35 | 1***3 | Маятник с сайлент-блоками | |
| 36 | 0***1 | Ось маятника | |
| 37 | 0***1 | Шайба 12.65Г.019 ГОСТ 6402-70 | |
| 38 | 0***1 | Гайка М12х1-6Н | |
| 39 | 1***1 | Тяга реактивная | |
| 40 | 0***1 | Болт М8х1-6gх23 | |
| 40 | 0***3 | Болт М8х1-6gх23 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
