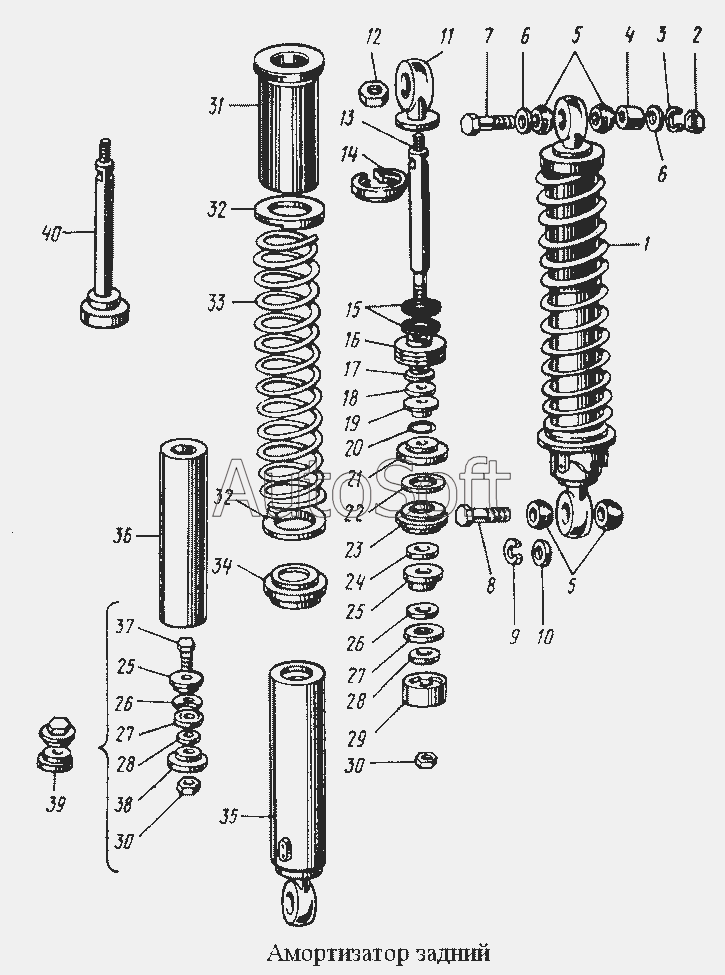

Каталог запасных частей к технике: ЗиД "Восход". Амортизатор задний
32
32
21
22
22
23
24
24
25
25
26
26
27
27
28
28
29
30
30
31
31
20
32
32
32
32
33
33
34
34
34
35
35
36
37
38
39
40
12
1
1
2
3
4
4
5
5
6
6
7
8
9
10
11
11
1
13
14
14
14
15
15
16
17
17
18
19
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***1 | Амортизатор задний | |
| 1 | 1***2 | Амортизатор задний | |
| 1 | 1***3 | Амортизатор задний | |
| 2 | 0***1 | Гайка М 10х1-6Н | |
| 3 | 0***1 | Шайба 10.65Г.019 | |
| 4 | 0***1 | Втулка распорная | |
| 4 | 0***3 | Втулка распорная | |
| 5 | 7***1 | Втулка наконечника | |
| 6 | 0***1 | Шайба 10.01.019 ГОСТ 10450-78 | |
| 7 | 0***1 | Болт М10х1-6gх41 | |
| 8 | 0***1 | Болт М8х1-6gх18 | |
| 9 | 0***1 | Шайба 8.65Г.019 ГОСТ 6402-70 | |
| 10 | 0***1 | Шайба 8 | |
| 11 | 1***1 | Наконечник верхний | |
| 11 | 1***3 | Наконечник верхний | |
| 12 | 1***1 | Гайка М10х1 | |
| 13 | 1***1 | Шток амортизатора | |
| 14 | 1***1 | Кольцо опорное | |
| 14 | 1***2 | Кольцо опорное | |
| 14 | 1***3 | Кольцо опорное | |
| 15 | 1***1 | Буфер сжатия | |
| 15 | 1***3 | Буфер сжатия | |
| 16 | 1***1 | Втулка резервуара | |
| 17 | 1***1 | Сальник грязевой штока | |
| 17 | 1***3 | Сальник грязевой штока | |
| 18 | 1***1 | Шайба сальника | |
| 19 | 1***1 | Сальник штока | |
| 19 | 1***3 | Сальник штока | |
| 20 | 1***1 | Пружина сальника | |
| 20 | 1***3 | Пружина сальника | |
| 21 | 1***1 | Втулка сальника | |
| 22 | 1***1 | Кольцо 027-031-25-2-2 | |
| 22 | 1***1 | Кольцо 027-031-25-2-2 | |
| 23 | 1***1 | Втулка направляющая | |
| 24 | 1***1 | Шайба отбоя | |
| 24 | 1***3 | Шайба отбоя | |
| 25 | 1***1 | Втулка ограничительная | |
| 26 | 1***1 | Пружина клапана | |
| 27 | 1***1 | Клапан перепускной | |
| 28 | 1***1 | Диск клапана отбоя | |
| 29 | 1***1 | Поршень | |
| 30 | 0***1 | Гайка М6-6Н.6 ГОСТ 5927-70 | |
| 31 | 1***1 | Втулка защитная | |
| 31 | 1***3 | Втулка защитная | |
| 32 | 1***1 | Кольцо пружины | |
| 32 | 1***2 | Кольцо пружины | |
| 32 | 1***3 | Кольцо пружины | |
| 33 | 1***1 | Пружина амортизатора | |
| 33 | 1***3 | Пружина амортизатора | |
| 34 | 1***1 | Втулка пружины | |
| 34 | 1***2 | Втулка пружины | |
| 34 | 1***3 | Втулка пружины | |
| 35 | 1***1 | Резервуар | |
| 35 | 1***3 | Резервуар | |
| 36 | 1***1 | Цилиндр | |
| 37 | 0***1 | Болт М6-6gх17 | |
| 38 | 1***1 | Корпус клапана сжатия | |
| 39 | 1***1 | Клапан сжатия | |
| 40 | 1***1 | Шток |
