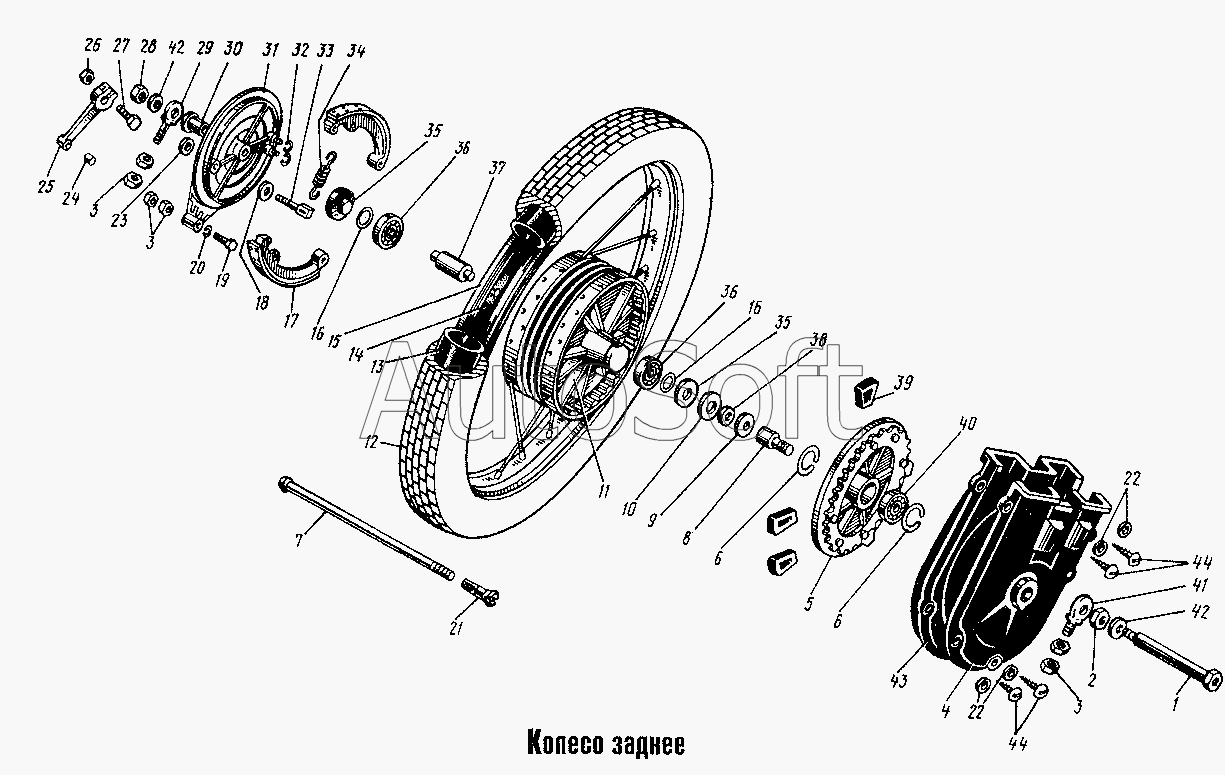

Каталог запасных частей к технике: ЗиД "Восход". Колесо заднее
28
32
31
31
31
30
30
30
29
32
27
26
25
25
24
23
23
22
22
38
44
44
43
42
42
41
40
39
39
38
21
37
36
36
35
35
35
35
34
33
33
6
10
10
9
9
8
8
7
7
11
5
5
5
4
3
3
3
2
1
15
21
20
19
18
17
17
16
16
15
1
14
13
12
12
12
11
11
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***1 | Ось заднего колеса | |
| 1 | 1***3 | Ось заднего колеса | |
| 2 | 8***1 | Гайка М20х1-6Н | |
| 3 | 8***1 | Гайка М8х1-6Н | |
| 4 | 1***1 | Половина кожуха правая | |
| 5 | 1***1 | Звездочка | |
| 5 | 1***2 | Звездочка | |
| 5 | 1***3 | Звездочка | |
| 6 | 0***1 | Кольцо 52х1,6 | |
| 7 | 1***1 | Спица Б-М4 | |
| 7 | 1***3 | Спица Б-М4 | |
| 8 | 1***1 | Втулка кожуха цепи | |
| 8 | 1***3 | Втулка кожуха цепи | |
| 9 | 1***1 | Шайба 52 | |
| 9 | 1***3 | Шайба 52 | |
| 10 | 1***1 | Каркас сальника | |
| 10 | 1***3 | Каркас сальника | |
| 11 | 1***1 | Ступица | |
| 11 | 1***2 | Ступица | |
| 11 | 1***3 | Ступица | |
| 12 | 0***1 | Шина 80-405 (3,25-16) с универсальным рисунком протектора | |
| 12 | 0***2 | Шина 80-405 (3,25-16) с универсальным рисунком протектора | |
| 12 | 0***3 | Шина 80-405 (3,25-16) с универсальным рисунком протектора | |
| 13 | [***] | Камера 80-405 (3,25-16) | |
| 14 | [***] | Лента ободная 80-405 (3,25-16) | |
| 15 | 1***1 | Обод 47Вх406 | |
| 15 | 1***3 | Обод 47Вх406 | |
| 16 | 1***1 | Пружина сальника коробки передач | |
| 17 | 1***1 | Колодка тормозная с накладками | |
| 17 | 1***3 | Колодка тормозная с накладками | |
| 18 | 0***1 | Шайба 15 | |
| 19 | 0***1 | Болт М8х1-6gх45.56.019 ГОСТ 7796-70 | |
| 20 | 0***1 | Шайба 8.01.019 ГОСТ 11371-78 | |
| 21 | 1***1 | Ниппель М4 | |
| 21 | 1***3 | Ниппель М4 | |
| 22 | 0***1 | Шайба 4.01.019 ГОСТ 11371-78 | |
| 23 | 1***1 | Кольцо уплотнительное | |
| 23 | 1***3 | Кольцо уплотнительное | |
| 24 | 0***1 | Втулка тормозного рычага | |
| 25 | 1***1 | Рычаг тормозной заднего колеса | |
| 25 | 1***2 | Рычаг тормозной заднего колеса | |
| 26 | 0***1 | Гайка М6-6Н.6.019 ГОСТ 5927-70 | |
| 27 | 0***1 | Болт М6-6gх28.56.019 | |
| 28 | 0***1 | Гайка М14х1,5-6Н.8.019 ГОСТ 15521-70 | |
| 29 | 1***1 | Натяжка цепи левая | |
| 30 | 1***1 | Втулка заднего колеса | |
| 30 | 1***2 | Втулка заднего колеса | |
| 30 | 1***3 | Втулка заднего колеса | |
| 31 | 1***1 | Основание тормозных колодок | |
| 31 | 1***2 | Основание тормозных колодок | |
| 31 | 1***3 | Основание тормозных колодок | |
| 32 | 1***1 | Кольцо стопорное | |
| 32 | 1***3 | Кольцо стопорное | |
| 33 | 1***1 | Кулачок тормозных колодок | |
| 33 | 1***3 | Кулачок тормозных колодок | |
| 34 | 1***1 | Пружина | |
| 35 | 1***1 | Манжета | |
| 35 | 1***3 | Манжета | |
| 36 | 1***1 | Подшипник 60204 | |
| 37 | 1***1 | Втулка распорная | |
| 38 | 1***1 | Сальник | |
| 38 | 1***3 | Сальник | |
| 39 | 1***1 | Сектор соединительный | |
| 39 | 1***3 | Сектор соединительный | |
| 40 | 1***1 | Подшипник 60304 ГОСТ 7248-81 | |
| 41 | 1***1 | Натяжка цепи правая | |
| 42 | 0***1 | Шайба 15 | |
| 43 | 1***1 | Половина кожуха левая | |
| 44 | 0***1 | Шуруп 1-4х20 |
