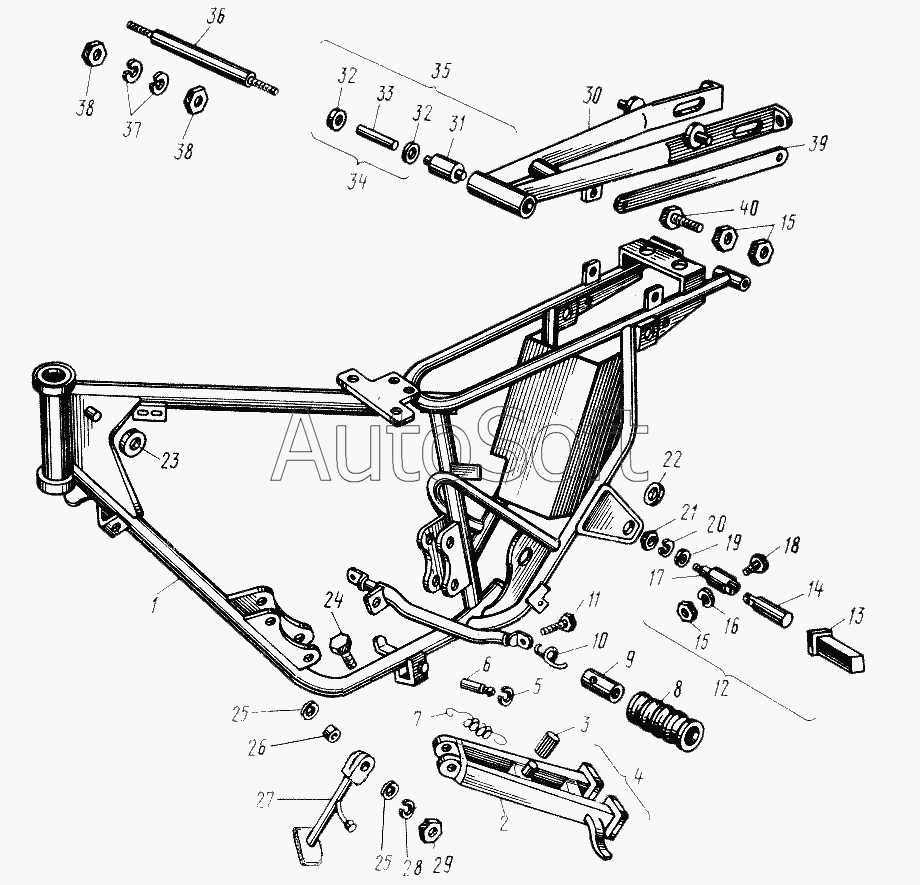

Каталог запасных частей к технике: ЗиД "Сова". Рама и маятник
32
32
22
23
24
25
26
26
27
28
29
30
31
21
33
34
35
36
37
38
38
39
40
11
2
3
4
5
6
7
8
9
10
1
12
13
14
15
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 149000290001 | 1***1 | Рама с подставкой | |
| 1 | 1***1 | Рама | |
| 2 | 1***1 | Подставка мотоцикла | |
| 3 | 1***1 | Упор | |
| 4 | 1***1 | Подставка мотоцикла | |
| 5 | 0***1 | Шайба 12.65Г | |
| 6 | 0***1 | Ось подставки | |
| 7 | 1***1 | Пружина подставки | |
| 8 | 1***1 | Валик подножки | |
| 9 | 1***1 | Основание подножки | |
| 10 | 1***1 | Пружина | |
| 11 | 1***1 | Ось | |
| 12 | 0***1 | Подножка для пассажира | |
| 13 | 9***8 | Валик подножки для пассажира | |
| 14 | 0***1 | Основание подножки | |
| 15 | 0***1 | Гайка М8х1-6Н | |
| 16 | 0***1 | Шайба 8.65Г.019 ГОСТ 6402-70 | |
| 17 | 0***1 | Палец подножки | |
| 18 | 0***1 | Болт М8х1-6gх30 | |
| 19 | 0***1 | Шайба 10.01.019 ГОСТ 10450-78 | |
| 20 | 0***1 | Шайба 10.65Г.019 | |
| 21 | 0***1 | Гайка М10-6Н.6.019 ГОСТ 5927-70 | |
| 22 | 0***1 | Шайба 15 | |
| 23 | 1***1 | Колпачок | |
| 24 | 0***1 | Болт М10х1-6gх41 | |
| 25 | 0***1 | Шайба 8.01.019 ГОСТ 11371-78 | |
| 26 | 1***1 | Втулка распорная | |
| 27 | 1***1 | Боковой упор | |
| 28 | 0***1 | Шайба 8.65Г.019 ГОСТ 6402-70 | |
| 29 | 0***1 | Гайка М8х1-6Н | |
| 30 | 1***1 | Маятник | |
| 31 | 7***4 | Сайлент-блок | |
| 32 | 0***1 | Втулка направляющая | |
| 33 | 0***1 | Труба распорная | |
| 34 | 0***1 | Втулка распорная | |
| 35 | 1***1 | Маятник с сайлент-блоками | |
| 36 | 0***1 | Ось маятника | |
| 37 | 0***1 | Шайба 12.65Г.019 ГОСТ 6402-70 | |
| 38 | 0***1 | Гайка М12х1-6Н | |
| 39 | 1***1 | Тяга реактивная | |
| 40 | 0***1 | Болт М8х1-6gх23 |
