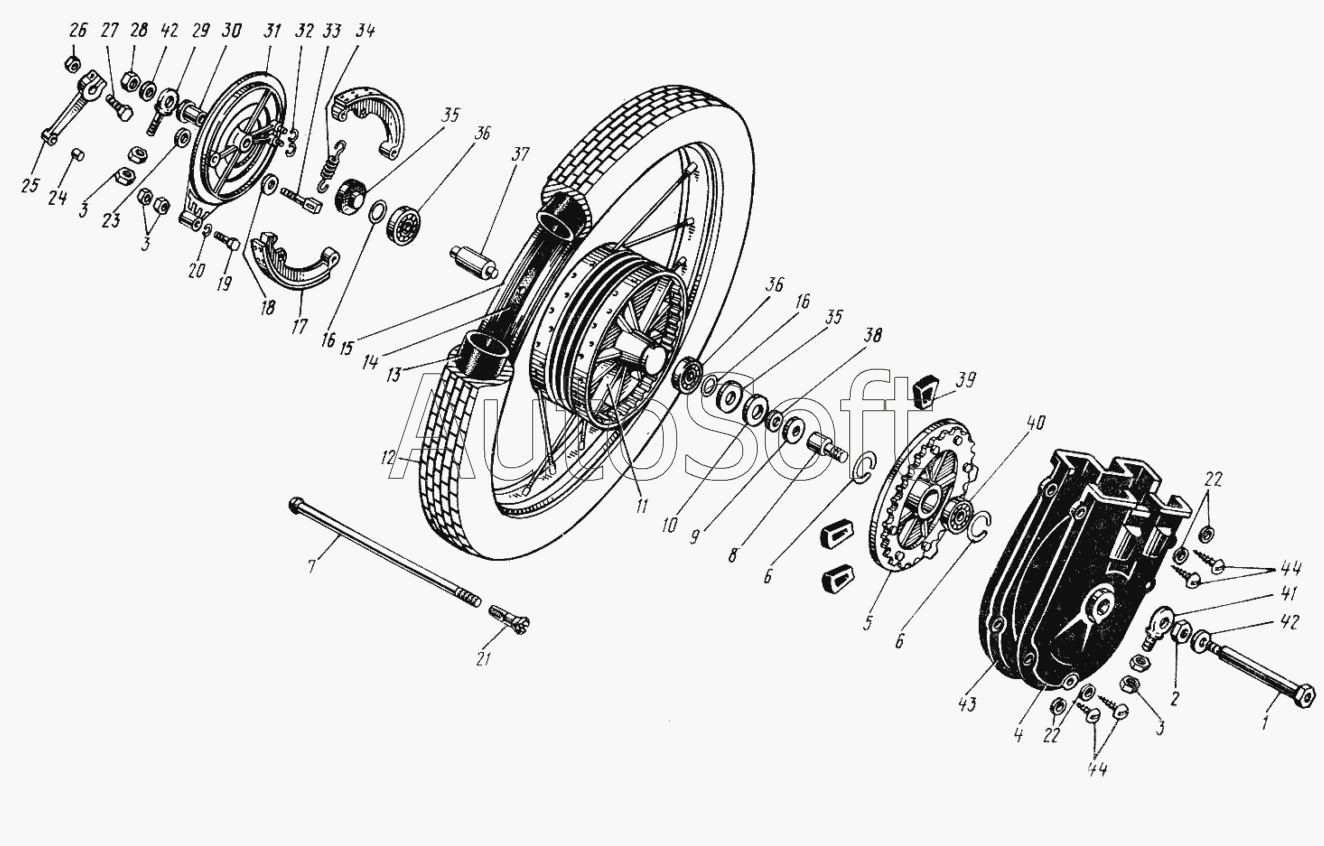

Каталог запасных частей к технике: ЗиД "Сова". Колесо заднее
1
2
3
3
3
4
5
6
6
7
8
9
10
11
12
13
14
15
16
16
17
18
19
20
21
22
22
23
24
25
26
27
28
29
30
31
32
33
34
35
35
36
36
37
38
39
40
41
42
42
43
44
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***1 | Ось заднего колеса | |
| 2 | 0***1 | Гайка М20х1-6Н | |
| 3 | 0***1 | Гайка М8х1-6Н | |
| 4 | 1***1 | Половина кожуха правая | |
| 5 | 1***1 | Звездочка | |
| 6 | 0***1 | Кольцо 52х1,6 | |
| 7 | 1***1 | Спица Б-М4 | |
| 8 | 1***1 | Втулка кожуха цепи | |
| 9 | 1***1 | Шайба 52 | |
| 10 | 1***1 | Каркас сальника | |
| 11 | 1***1 | Ступица | |
| 12 | 0***1 | Шина 80-405 (3,25-16) с универсальным рисунком протектора | |
| 13 | [***] | Камера 80-405 (3,25-16) | |
| 14 | [***] | Лента ободная 80-405 (3,25-16) | |
| 15 | 1***1 | Обод 47Вх406 | |
| 16 | 1***1 | Пружина сальника коробки передач | |
| 17 | 1***1 | Колодка тормозная с накладками | |
| 18 | 0***1 | Шайба 15 | |
| 19 | 0***1 | Болт М8х1-6gх45.56.019 ГОСТ 7796-70 | |
| 20 | 0***1 | Шайба 8.01.019 ГОСТ 11371-78 | |
| 21 | 1***1 | Ниппель М4 | |
| 22 | 0***1 | Шайба 4.01.019 ГОСТ 11371-78 | |
| 23 | 1***1 | Кольцо уплотнительное | |
| 24 | 0***1 | Втулка тормозного рычага | |
| 25 | 1***1 | Рычаг тормозной заднего колеса | |
| 26 | 0***1 | Гайка М6-6Н.6.019 ГОСТ 5927-70 | |
| 27 | 0***1 | Болт М6-6gх28.56.019 | |
| 28 | 0***1 | Гайка М14х1,5-6Н.8.019 ГОСТ 15521-70 | |
| 29 | 1***1 | Натяжка цепи левая | |
| 30 | 1***1 | Втулка заднего колеса | |
| 31 | 1***1 | Основание тормозных колодок | |
| 32 | 1***1 | Кольцо стопорное | |
| 33 | 1***1 | Кулачок тормозных колодок | |
| 34 | 1***1 | Пружина | |
| 35 | 1***1 | Манжета | |
| 36 | 1***1 | Подшипник 60204 | |
| 37 | 1***1 | Втулка распорная | |
| 38 | 1***1 | Сальник | |
| 39 | 1***1 | Сектор соединительный | |
| 40 | 1***1 | Подшипник 60304 ГОСТ 7248-81 | |
| 41 | 1***1 | Натяжка цепи правая | |
| 42 | 0***1 | Шайба 15 | |
| 43 | 1***1 | Половина кожуха левая | |
| 44 | 0***1 | Шуруп 1-4х20 |
