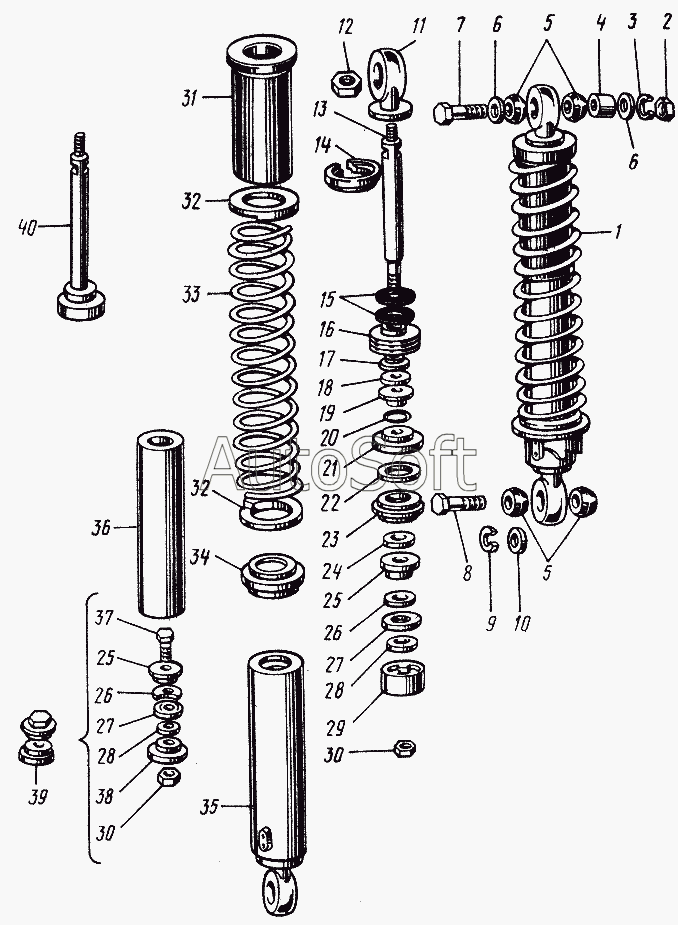

Каталог запасных частей к технике: ЗиД "Сова". Амортизатор задний
1
2
3
4
5
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
25
26
26
27
27
28
28
29
30
30
31
32
32
33
34
35
36
37
38
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***1 | Амортизатор задний | |
| 2 | 0***1 | Гайка М 10х1-6Н | |
| 3 | 0***1 | Шайба 10.65Г.019 | |
| 4 | 0***1 | Втулка распорная | |
| 5 | 7***1 | Втулка наконечника | |
| 6 | 0***1 | Шайба 10.01.019 ГОСТ 10450-78 | |
| 7 | 0***1 | Болт М10х1-6gх41 | |
| 8 | 0***1 | Болт М8х1-6gх18 | |
| 9 | 0***1 | Шайба 8.65Г.019 ГОСТ 6402-70 | |
| 10 | 0***1 | Шайба 8 | |
| 11 | 1***1 | Наконечник верхний | |
| 12 | 1***1 | Гайка М10х1 | |
| 13 | 1***1 | Шток амортизатора | |
| 14 | 1***1 | Кольцо опорное | |
| 15 | 1***1 | Буфер сжатия | |
| 16 | 1***1 | Втулка резервуара | |
| 17 | 1***1 | Сальник грязевой штока | |
| 18 | 1***1 | Шайба сальника | |
| 19 | 1***1 | Сальник штока | |
| 20 | 1***1 | Пружина сальника | |
| 21 | 1***1 | Втулка сальника | |
| 22 | 1***1 | Кольцо 027-031-25-2-2 | |
| 23 | 1***1 | Втулка направляющая | |
| 24 | 1***1 | Шайба отбоя | |
| 25 | 1***1 | Втулка ограничительная | |
| 26 | 1***1 | Пружина клапана | |
| 27 | 1***1 | Клапан перепускной | |
| 28 | 1***1 | Диск клапана отбоя | |
| 29 | 1***1 | Поршень | |
| 30 | 0***1 | Гайка М6-6Н.6 ГОСТ 5927-70 | |
| 31 | 1***1 | Втулка защитная | |
| 32 | 1***1 | Кольцо пружины | |
| 33 | 1***1 | Пружина амортизатора | |
| 34 | 1***1 | Втулка пружины | |
| 35 | 1***1 | Резервуар | |
| 36 | 1***1 | Цилиндр | |
| 37 | 0***1 | Болт М6-6gх17 | |
| 38 | 1***1 | Корпус клапана сжатия | |
| 39 | 1***1 | Клапан сжатия | |
| 40 | 1***1 | Шток |
