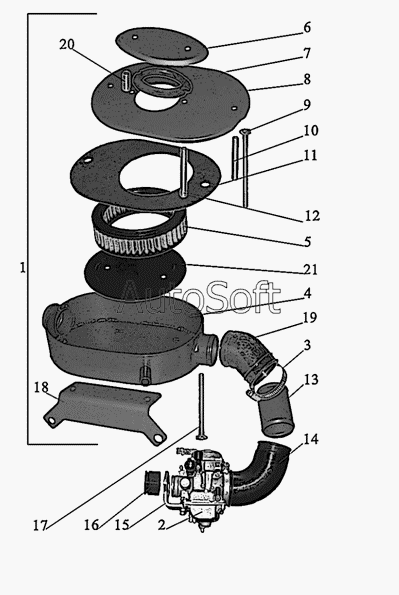

Каталог запасных частей к технике: ИМЗ-8.1238 "Волк" (2005). Фильтр воздушный
12
21
20
19
18
17
16
15
15
14
13
1
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | I***1 | Фильтр воздушный в сборе | |
| 2 | L***N | Карбюратор | |
| 3 | I***8 | Хомут | |
| 4 | I***4 | Корпус воздушного фильтра | |
| 5 | J***7 | Фильтрующий элемент | |
| 6 | I***3 | Крышка воздухозаборника | |
| 7 | I***6 | Кольцо горловины фильтра | |
| 8 | I***5 | Крышка фильтра | |
| 9 | I***0 | Болт стяжной | |
| 10 | I***4 | Втулка | |
| 11 | I***0 | Прокладка | |
| 12 | I***3 | Втулка | |
| 13 | I***0 | Труба патрубка промежуточная | |
| 14 | I***0 | Патрубок | |
| 15 | I***3 | Кронштейн правый | |
| 15 | I***2 | Кронштейн левый | |
| 16 | I***0 | Патрубок | |
| 17 | I***9 | Болт стяжной | |
| 18 | I***7 | Кронштейн | |
| 19 | I***1 | Патрубок | |
| 20 | I***1 | Втулка | |
| 21 | I***6 | Тарелка |
