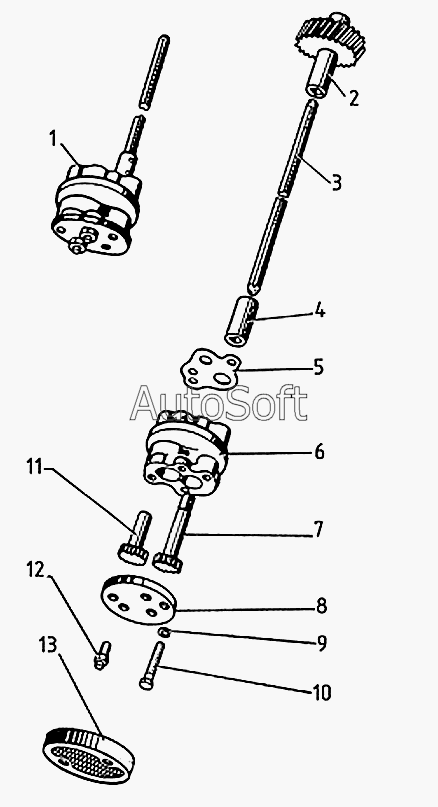

Каталог запасных частей к технике: ИМЗ-8.1238 "Волк" (2005). Масляный насос
1
2
3
4
5
6
7
8
9
10
11
12
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | I***1 | Масляный насос | |
| 2 | 6***0 | Шестерня привода масляного насоса | |
| 3 | I***9 | Штанга соединительная шестерни ведущей | |
| 4 | 6***8 | Муфта соединительная шестерни ведущей | |
| 5 | 7***1 | Прокладка корпуса масляного насоса | |
| 6 | 6***2 | Корпус масляного насоса | |
| 7 | 6***4 | Шестерня масляного насоса ведущая | |
| 8 | I***3 | Крышка насоса | |
| 9 | 2***2 | Шайба 6Л к болту крепления кронштейна | |
| 10 | 2***8 | Болт М6х50 крепления масляного насоса | |
| 11 | 6***6 | Шестерня масляного насоса ведомая | |
| 12 | 7***7 | Болт крепления крышки корпуса | |
| 13 | I***8 | Фильтр масляного насоса |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
