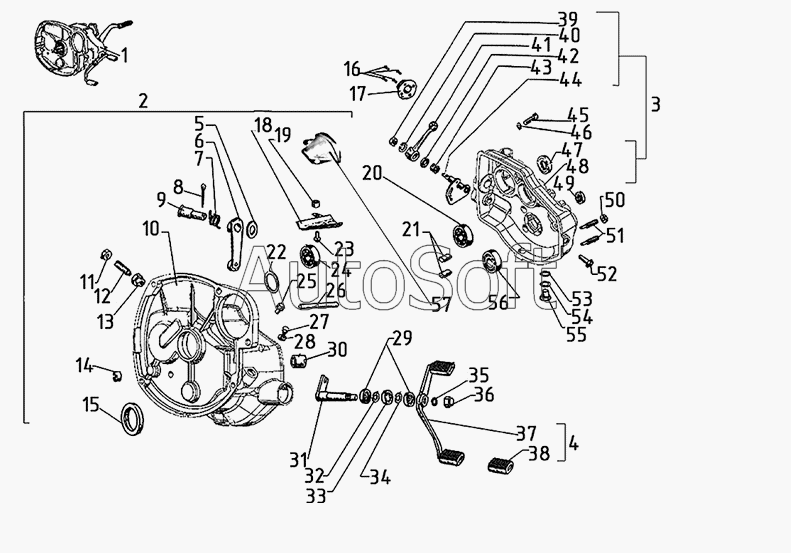

Каталог запасных частей к технике: ИМЗ-8.1238 "Волк" (2005). Коробка передач
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | I***1 | Коробка передач в сборе | |
| 2 | I***0 | Картер коробки передач в сборе | |
| 3 | I***4 | Крышка картера в сборе | |
| 4 | I***1 | Педаль ножного переключения с муфтами в сборе | |
| 5 | 2***9 | Шайба 10 к шпильке крепления генератора | |
| 6 | I***9 | Фиксатор в сборе | |
| 7 | I***9 | Пружина фиксатора | |
| 8 | 2***П | Шплинт 2х20 крепления гайки генератора | |
| 9 | I***7 | Ось фиксатора | |
| 10 | I***1 | Картер коробки передач | |
| 11 | 2***9 | Гайка М8 к болту крепления двигателя в верхней точке | |
| 12 | I***0 | Контакт в сборе | |
| 13 | I***2 | Втулка контакта | |
| 14 | 3***П | Заглушка | |
| 15 | 6***0 | Сальник первичного вала в сборе | |
| 16 | 2***9 | Винт М5х12 крепления крышки сальника | |
| 17 | I***0 | Крышка коробки передач правая | |
| 18 | I***8 | Лоток | |
| 19 | I***9 | Втулка распорная | |
| 20 | 3***4 | Шарикоподшипник | |
| 21 | I***3 | Упор | |
| 22 | 7***4 | Шайба вторичного вала регулировочная | |
| 23 | 2***9 | Винт M6x14 | |
| 24 | 6***4 | Подшипник радиальный | |
| 25 | I***5 | Сапун | |
| 26 | I***7 | Штифт | |
| 27 | I***4 | Пробка сливная | |
| 28 | 1***7 | Шайба 14 специальная | |
| 29 | 1***2 | Подшипник радиальный | |
| 30 | I***9 | Втулка вала пускового механизма | |
| 31 | I***7 | Ось педали ножного переключения | |
| 32 | 3***1 | Кольцо А32 ГОСТ13941-86 | |
| 33 | I***0 | Манжета с пружиной | |
| 34 | 3***1 | Кольцо А32 ГОСТ13941-86 | |
| 35 | 2***2 | Шайба 8Л к болту крепления ручки | |
| 36 | 1***с | Гайка глухая М8 | |
| 37 | I***1 | Педаль ножного переключения | |
| 38 | I***9 | Муфта | |
| 40 | 2***2 | Шайба 8Л к болту крепления ручки | |
| 41 | I***6 | Рычаг включения заднего хода | |
| 42 | 6***7 | Сальник правой крышки коробки передач | |
| 43 | 7***1 | Пружина валика сектора | |
| 44 | I***0 | Сектор заднего хода в сборе | |
| 45 | 3***с | Болт M6x40 | |
| 46 | 2***9 | Шайба 6 к болту крепления хомута | |
| 47 | I***1 | Манжета с пружиной | |
| 48 | I***0 | Крышка картера коробки передач | |
| 49 | I***1 | Манжета с пружиной | |
| 50 | 2***9 | Гайка М8х1 к болту крепления ветрового щитка к кронштейну | |
| 51 | 6***2 | Винт упорный | |
| 52 | I***7 | Упор возвратной пружины | |
| 53 | I***5 | Кольцо | |
| 54 | 1***7 | Шайба 14 специальная | |
| 55 | I***0 | Пробка сливная | |
| 56 | 1***4 | Роликоподшипник | |
| 57 | I***1 | Крышка |
