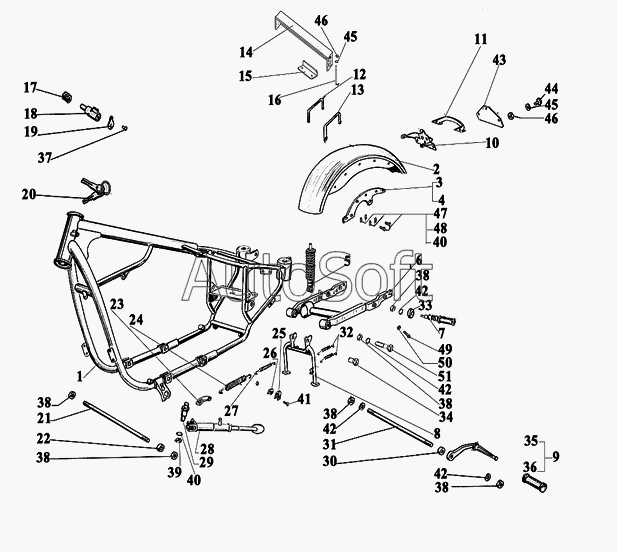

Каталог запасных частей к технике: ИМЗ-8.1238 "Волк" (2005). Рама мотоцикла
38
38
38
38
38
38
27
28
29
30
31
32
33
34
35
36
37
26
41
42
42
42
42
43
44
45
45
46
46
47
48
49
50
51
13
2
3
4
5
6
7
8
9
10
11
12
1
14
15
16
17
18
19
20
21
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | I***7 | Рама | |
| 2 | I***5 | Щиток задний в сборе | |
| 3 | I***8 | Кронштейн в сборе правый | |
| 4 | I***3 | Кронштейн в сборе левый | |
| 5 | I***1 | Пружинно - гидравлический амортизатор | |
| 6 | I***1 | Маятник задней подвески | |
| 7 | I***2 | Подножка с валиком | |
| 8 | I***0 | Подставка в сборе | |
| 9 | 6***1 | Подножка передняя с валиком | |
| 10 | I***1 | Кронштейн номерного знака | |
| 11 | I***5 | Накладка | |
| 12 | I***7 | Ручка правая | |
| 13 | I***8 | Ручка левая | |
| 14 | I***0 | Планка крепления аккумулятора | |
| 15 | I***8 | Подкладка аккумулятора | |
| 16 | I***1 | Тяга крепления аккумулятора | |
| 17 | 6***0 | Пружина возвратная | |
| 18 | 6***6 | Вкладыш замка в сборе | |
| 19 | 6***3 | Шайба защитная | |
| 20 | 6***4 | Ключ | |
| 21 | 7***1 | Шпилька крепления двигателя передняя | |
| 23 | I***8 | Пластина | |
| 24 | I***5 | Пружина | |
| 25 | 7***8 | Хомутик упора | |
| 26 | 6***1 | Подкладка упора | |
| 27 | I***6 | Пружина | |
| 28 | I***0 | Подставка в сборе | |
| 29 | I***9 | Болт специальный | |
| 30 | I***6 | Втулка распорная левая | |
| 31 | 7***7 | Шпилька крепления двигателя задняя | |
| 32 | I***4 | Пружина | |
| 33 | I***1 | Буфер в сборе | |
| 34 | I***5 | Ось подставки | |
| 35 | 6***2 | Подножка передняя | |
| 36 | 6***1 | Валик подножки | |
| 37 | 2***9 | Заклепка 4х10 | |
| 38 | 2***9 | Гайка М12х1,25 к задней шпильке крепления двигателя | |
| 41 | 2***9 | Винт М5х35 крепления хомутика упора | |
| 42 | 2***2 | Шайба 12Л | |
| 43 | I***8 | Хвостовик | |
| 44 | 2***9 | Винт М6х12 крепления кронштейна номерного знака | |
| 45 | 2***9 | Шайба 6 к болту крепления хомута | |
| 46 | 2***9 | Гайка М6 к болту крепления кронштейна | |
| 47 | 3***7 | Болт М10-6gх20 | |
| 48 | 2***7 | Гайка М10-6H | |
| 49 | 2***9 | Болт М10х1х42 крепления амортизатора с рычагом | |
| 50 | 2***7 | Шайба 10Л | |
| 51 | 3***5 | Болт М12-1,25 |
