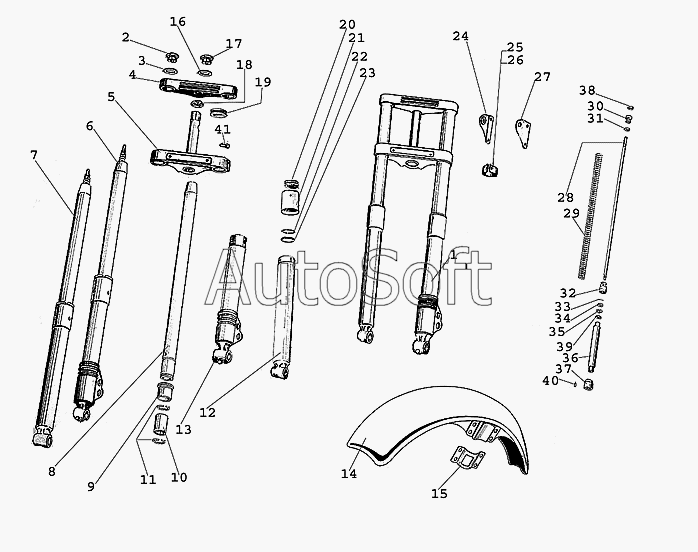

Каталог запасных частей к технике: ИМЗ-8.1238 "Волк" (2005). Вилка передняя
31
22
23
24
25
26
27
28
29
30
21
32
33
34
35
36
37
38
39
40
12
3
4
5
6
7
8
9
10
11
1
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | I***1 | Вилка передняя | |
| 3 | I***6 | Шайба | |
| 4 | I***3 | Траверса | |
| 5 | I***1 | Стержень рулевой колонки с мостиком | |
| 6 | I***1 | Перо вилки левое в сборе | |
| 7 | I***1 | Перо вилки правое в сборе | |
| 8 | I***1 | Труба пера вилки | |
| 9 | 6***1 | Втулка трубы пера вилки верхняя | |
| 10 | 6***0 | Втулка трубы пера вилки нижняя | |
| 11 | 6***2 | Пружинное кольцо трубы пера вилки | |
| 12 | I***7 | Наконечник пера вилки правый | |
| 13 | I***9 | Наконечник пера вилки левый | |
| 14 | I***4 | Щиток в сборе | |
| 15 | I***1 | Кронштейн щитка | |
| 16 | I***0 | Шайба | |
| 17 | I***4 | Гайка стержня рулевой колонки | |
| 18 | I***3 | Гайка подшипника | |
| 19 | 2***6 | Подшипник | |
| 20 | I***4 | Сальник | |
| 21 | I***7 | Корпус сальника | |
| 22 | I***5 | Кольцо войлочное | |
| 23 | I***9 | Кольцо стопорное | |
| 24 | I***1 | Кронштейн фары правый | |
| 25 | I***0 | Хомут кронштейна фары правый | |
| 26 | I***0 | Хомут кронштейна фары левый | |
| 27 | I***2 | Кронштейн фары левый | |
| 28 | I***0 | Шток амортизатора | |
| 29 | I***0 | Пружина вилки | |
| 30 | I***5 | Наконечник пружины верхний | |
| 31 | 6***6 | Гайка штока | |
| 32 | I***5 | Гайка трубки амортизатора | |
| 33 | 6***3 | Штифт | |
| 34 | 6***9 | Поршень амортизатора | |
| 35 | 6***1 | Направляющая амортизатора нижняя | |
| 36 | I***0 | Трубка корпуса амортизатора | |
| 37 | I***2 | Конус корпуса амортизатора | |
| 38 | 2***9 | Гайка М8х1 к болту крепления ветрового щитка к кронштейну | |
| 39 | 2***9 | Гайка М6 к болту крепления кронштейна | |
| 40 | 2***П | Штифт 4х12 установки крышки головки |
