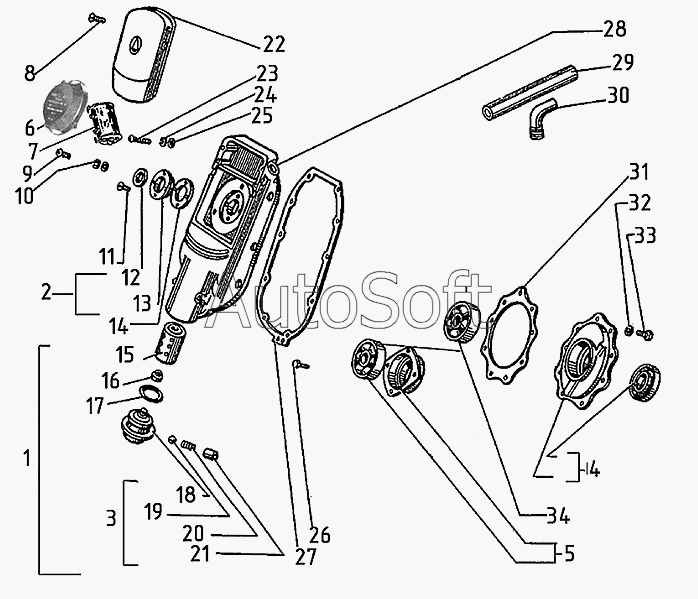

Каталог запасных частей к технике: ИМЗ-8.1238 "Волк" (2005). Крышка картера, масляный фильтр
27
19
20
21
22
23
24
25
26
18
28
29
30
31
32
33
34
10
2
3
4
5
6
7
8
9
1
11
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | I***1 | Крышка распределительной коробки в сборе | |
| 2 | I***3 | Обойма с сальником | |
| 3 | I***6 | Пробка в сборе | |
| 4 | I***4 | Корпус заднего подшипника в сборе | |
| 5 | I***5 | Корпус переднего подшипника в сборе | |
| 6 | 4***1 | Блок микропроцессорный | |
| 7 | K***0 | Катушка зажигания | |
| 8 | 2***9 | Винт М6х22 крепления крышки распределительной коробки | |
| 9 | 2***9 | Винт М5х16 крепления ветрового стекла | |
| 10 | 2***2 | Шайба 5Л к винту крепления фонаря | |
| 11 | 2***9 | Винт М5х16 крепления фонаря | |
| 12 | 6***1 | Сальник распределительного вала в сборе с пружиной | |
| 13 | I***7 | Обойма сальника | |
| 14 | 6***5 | Прокладка обоймы сальника | |
| 15 | I***1 | Элемент фильтрующий | |
| 16 | I***2 | Втулка фильтрующего элемента | |
| 17 | 7***1 | Кольцо уплотнительное | |
| 18 | I***1 | Пробка масляного фильтра | |
| 19 | V***H | Шарик 10мм | |
| 20 | I***0 | Пружина перепускного клапана | |
| 21 | I***8 | Винт установочный | |
| 22 | I***0 | Крышка передняя | |
| 23 | 2***9 | Винт М5х22 крепления катушки зажигания | |
| 24 | 2***2 | Шайба 5Л к винту крепления фонаря | |
| 25 | 2***9 | Шайба 5 к винту крепления катушки зажигания | |
| 26 | 3***П | Болт М6-6gх16 | |
| 27 | I***1 | Прокладка крышки распределительной коробки | |
| 28 | I***6 | Крышка распределительной коробки | |
| 29 | I***4 | Трубка | |
| 30 | I***6 | Наконечник | |
| 31 | I***4 | Прокладка корпуса подшипника заднего | |
| 32 | 2***9 | Шайба 8 к болту крепления ветрового щитка к кронштейну | |
| 33 | 2***9 | Болт М8-6gх16 | |
| 34 | 5***8 | Шарикоподшипник |
