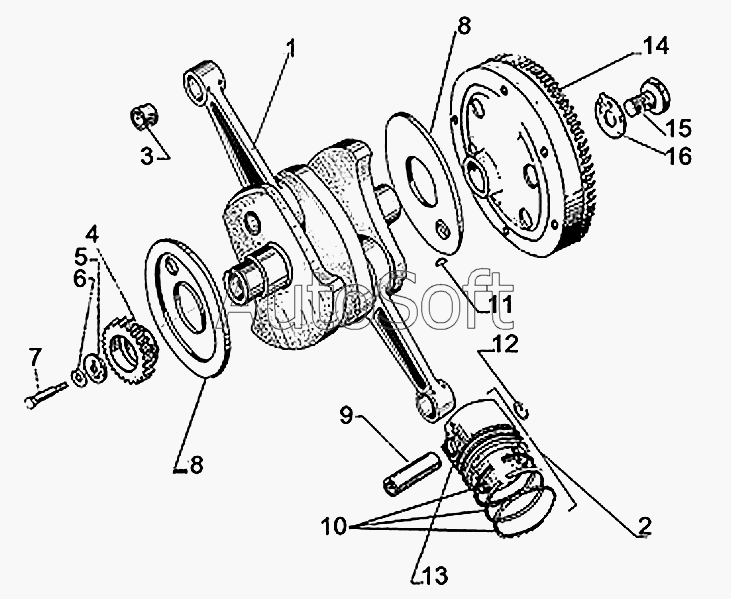

Каталог запасных частей к технике: ИМЗ-8.1238 "Волк" (2005). Коленчатый вал с шатунами и поршнями
1
2
3
4
5
6
7
8
8
9
10
10
10
11
12
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | I***6 | Кривошипный механизм с маслоуловителями и поршневыми пальцами в сборе | |
| 2 | I***0 | Поршень с кольцами | |
| 3 | I***3 | Втулка верхней головки шатуна | |
| 4 | I***9 | Шестерня распределения ведущая | |
| 5 | 7***1 | Шайба шестерни распределения | |
| 6 | 7***2 | Шайба замочная ведущей шестерни распределения | |
| 7 | 2***9 | Болт М8х1х55 креплении ведущей шестерни распределения | |
| 8 | I***3 | Маслоуловитель | |
| 9 | 6***1 | Палец поршневой | |
| 10 | К***S | Кольцо поршневое компрессионное HASTINGS | |
| 10 | К***S | Кольцо поршневое компрессионное HASTINGS | |
| 10 | К***S | Кольцо поршневое маслосъемное HASTINGS | |
| 11 | 7***2 | Шпонка сегментная маховика | |
| 12 | 7***1 | Кольцо стопорное поршневого пальца | |
| 13 | I***0 | Поршень | |
| 14 | I***0 | Маховик | |
| 15 | I***8 | Болт крепления маховика | |
| 16 | I***7 | Шайба замочная маховика |
