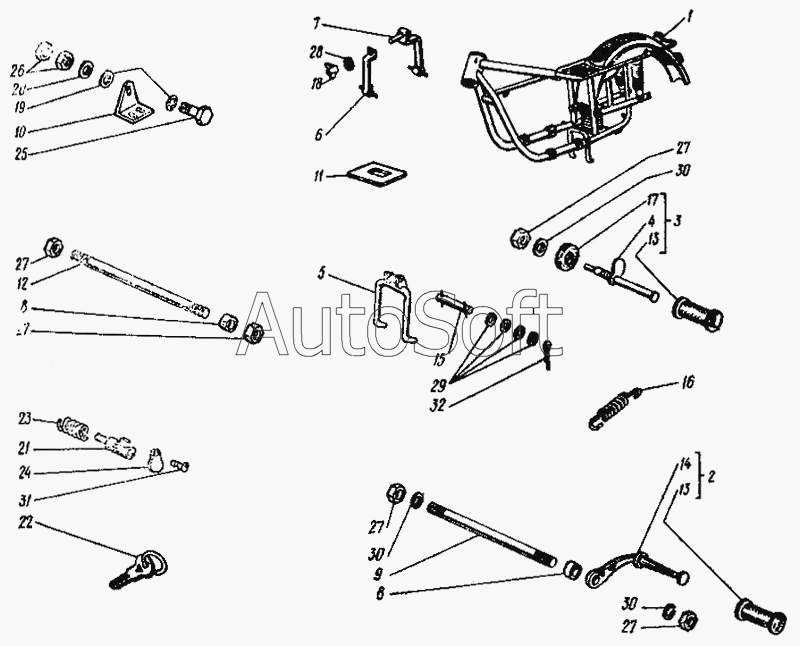

Каталог запасных частей к технике: ИМЗ Урал М-67-36. Подставка, подножки, замок
1
2
3
4
5
6
7
8
8
9
10
11
12
13
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
27
27
27
27
27
27
28
29
30
30
30
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | И***1 | Рама в сборе | |
| 2 | 6***1 | Подножка передняя с валиком | |
| 3 | 6***2 | Подножка с валиком | |
| 4 | 6***5 | Подножка пассажира | |
| 5 | 6***0 | Подставка мотоцикла | |
| 6 | И***1 | Лента аккумулятора передняя | |
| 7 | И***5 | Лента аккумулятора задняя | |
| 8 | 6***6 | Втулка распорная левая | |
| 9 | 7***7 | Шпилька крепления двигателя задняя | |
| 10 | И***7 | Пластина крепления двигателя | |
| 11 | И***8 | Прокладка аккумулятора | |
| 12 | 7***1 | Шпилька крепления двигателя передняя | |
| 13 | 6***1 | Валик подножки | |
| 14 | 6***2 | Подножка передняя | |
| 15 | 6***5 | Ось подставки | |
| 16 | И***8 | Пружина подставки | |
| 17 | 6***4 | Буфер маятника | |
| 18 | 6***6 | Гайка-барашек | |
| 19 | 7***6 | Прокладка | |
| 20 | 7***7 | Шайба к болту крепления пластины двигателя | |
| 21 | 6***6 | Вкладыш замка в сборе | |
| 22 | 6***4 | Ключ | |
| 23 | 6***0 | Пружина возвратная | |
| 24 | 6***3 | Шайба защитная | |
| 25 | 2***9 | Болт М8х32 крепления двигателя к верхней точке | |
| 26 | 2***9 | Гайка М8 к болту крепления двигателя в верхней точке | |
| 27 | 2***9 | Гайка М12х1,25 к задней шпильке крепления двигателя | |
| 27 | 2***9 | Гайка М12х1,25 к задней шпильке крепления двигателя | |
| 27 | 2***9 | Гайка М12х1,25 к задней шпильке крепления двигателя | |
| 28 | 2***9 | Шайба 6 к болту крепления хомута | |
| 29 | 3***9 | Шайба оси подставки | |
| 30 | 2***2 | Шайба 12Л к задней шпильке креплении двигателя | |
| 30 | 2***2 | Шайба 12Л к задней шпильке креплении двигателя | |
| 31 | 2***9 | Заклепка 4х10 | |
| 32 | 2***П | Шплинт 3,2х32 к оси подставки |
