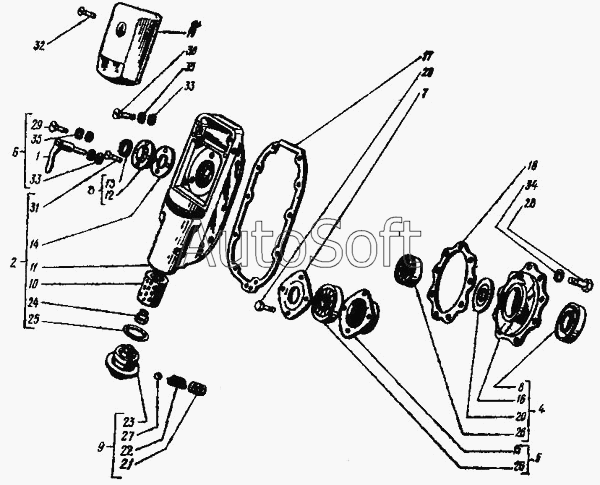

Каталог запасных частей к технике: ИМЗ Урал М-67-36. Крышки картера, масляный фильтр
29
21
22
23
24
25
26
26
27
28
28
28
20
30
31
32
33
33
33
34
35
35
35
11
2
3
4
5
6
7
8
9
10
1
12
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***0 | Держатель крышки прерывателя с планкой | |
| 2 | И***1 | Крышка распределительной коробки в сборе | |
| 3 | 6***3 | Обойма распределительного вала с сальником | |
| 4 | 6***4 | Корпус подшипника заднего в сборе | |
| 5 | 6***5 | Корпус подшипника переднего в сборе | |
| 6 | И***8 | Крышка распределительной коробки с прерывателем в сборе | |
| 7 | 6***0 | Крышка корпуса переднего подшипника с трубкой | |
| 8 | 7***5 | Сальник кривошипа | |
| 9 | И***6 | Пробка в сборе | |
| 10 | И***0 | Элемент фильтрующий | |
| 11 | И***6 | Крышка распределительной коробки | |
| 12 | 6***1 | Обойма сальника | |
| 13 | 6***4 | Сальник распределительного вала в сборе с пружиной | |
| 14 | 6***5 | Прокладка обоймы сальника | |
| 15 | 6***6 | Корпус подшипника передний | |
| 16 | 2***1 | Корпус подшипника задний | |
| 17 | 6***1 | Прокладка крышка распределительной коробки | |
| 18 | 6***4 | Прокладка корпуса подшипника заднего | |
| 19 | И***6 | Крышка передняя | |
| 20 | 7***5 | Маслоотражатель | |
| 21 | И***8 | Винт установочный | |
| 22 | И***0 | Пружина перепускного клапана | |
| 23 | И***1 | Пробка масляного фильтра | |
| 24 | И***2 | Втулка фильтрующего элемента | |
| 25 | 7***1 | Кольцо уплотнительное | |
| 26 | 2***7 | Шарикоподшипник | |
| 27 | У***Н | Шарик 10мм | |
| 28 | 3***9 | Болт М6х16 крепления корпуса заднего подшипника | |
| 28 | 3***9 | Болт М6х16 крепления корпуса заднего подшипника | |
| 29 | 2***9 | Винт М5х16 крепления ветрового стекла | |
| 30 | 2***9 | Винт М5х22 крепления катушки зажигания | |
| 31 | 2***8 | Винт М5х16 крепления обоймы сальника | |
| 32 | 2***9 | Винт М6х22 крепления крышки распределительной коробки | |
| 33 | 2***9 | Шайба 5 к винту крепления катушки зажигания | |
| 33 | 2***9 | Шайба 5 к винту крепления катушки зажигания | |
| 34 | 2***9 | Шайба 6 к болту крепления хомута | |
| 35 | 2***2 | Шайба 5Л к винту крепления фонаря | |
| 35 | 2***2 | Шайба 5Л к винту крепления фонаря |
