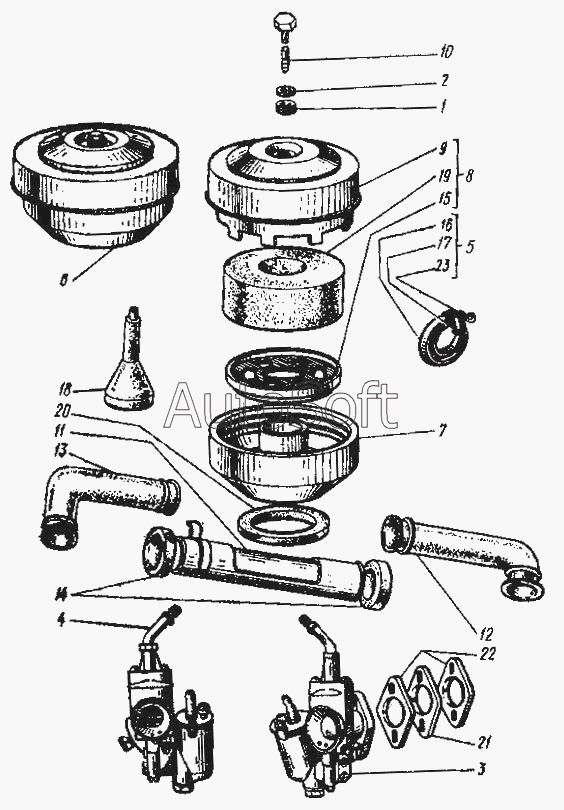

Каталог запасных частей к технике: ИМЗ Урал М-67-36. Фильтр воздушный, корректор, карбюратор
12
23
22
21
20
19
18
17
16
15
14
13
1
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***6 | Прокладка | |
| 2 | 7***7 | Шайба к болту крепления пластины двигателя | |
| 3 | И***1 | Карбюратор К-301Г правый | |
| 4 | И***2 | Карбюратор К-301Г левый | |
| 5 | 6***0 | Хомут крепления патрубка в сборе | |
| 6 | И***6 | Фильтр воздушный в сборе | |
| 7 | И***5 | Корпус воздушного фильтра с масляной ванной в сборе | |
| 8 | И***9 | Фильтрующий элемент в сборе | |
| 9 | И***5 | Корпус элемента с колпаком в сборе | |
| 10 | И***9 | Болт стяжной | |
| 11 | И***1 | Труба воздушного корректора в сборе | |
| 12 | 6***0 | Патрубок правый | |
| 13 | 6***0 | Патрубок левый | |
| 14 | 6***3 | Кольцо воздухопровода уплотнительное | |
| 15 | И***3 | Решетка нижняя с маслоотражателем в сборе | |
| 16 | 6***0 | Лента стяжная | |
| 17 | 6***6 | Хомут | |
| 18 | 6***8 | Колпак карбюратора | |
| 19 | И***9 | Набивка воздушного фильтра | |
| 20 | И***0 | Прокладка | |
| 21 | 6***1 | Прокладка карбюратора | |
| 22 | 0***1 | Прокладка карбюратора тонкая | |
| 23 | 2***9 | Шплинт 5х16 к хомуту крепления всасывающего патрубка |
