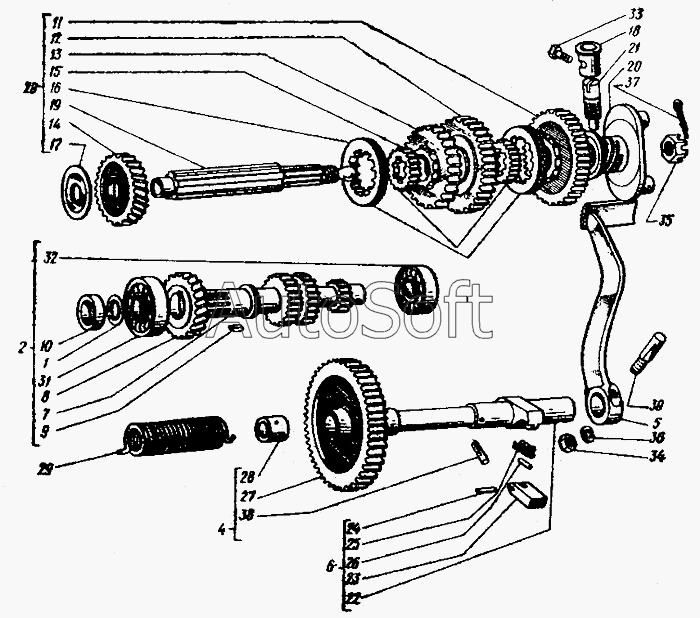

Каталог запасных частей к технике: ИМЗ Урал М-67-36. Валы и шестерни коробки передач
30
21
22
23
24
25
26
27
28
29
20
31
32
33
34
35
36
37
38
11
2
3
4
5
6
7
8
9
10
1
12
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***А | Кольцо ползуна выключения сцепления | |
| 2 | 6***0 | Вал первичный коробки передач в сборе | |
| 3 | И***2 | Вал коробки передач вторичный в сборе | |
| 4 | 6***1 | Вал пускового механизма с шестерней | |
| 5 | И***5 | Рычаг пускового механизма | |
| 6 | 6***7 | Вал пускового механизма с собачкой и пружиной | |
| 7 | 6***1 | Вал коробки передач первичный | |
| 8 | 6***2 | Шестерня IV передачи первичного вала | |
| 9 | 6***1 | Шпонка сегментная | |
| 10 | 7***1 | Муфта первичного вала | |
| 11 | 6***9 | Шестерня I передачи вторичного вала | |
| 12 | 6***1 | Шестерня II передачи вторичного вала | |
| 13 | 6***2 | Шестерня III передачи вторичного вала | |
| 14 | 6***3 | Шестерня IV передачи вторичного вала | |
| 15 | 6***Б | Муфта вторичного вала | |
| 16 | 6***1 | Муфта включения передач | |
| 17 | И***4 | Шайба вторичного вала маслоотбойная | |
| 18 | 7***2 | Втулка привода к спидометру упорная | |
| 19 | 6***Б | Вал коробки передач вторичный | |
| 20 | И***0 | Диск гибкой муфты карданного вала | |
| 21 | 7***5 | Шестерня привода к спидометру ведомая | |
| 22 | 6***1 | Вал пускового механизма | |
| 23 | 6***2 | Собачка пускового механизма | |
| 24 | 7***3 | Ось собачки пускового механизма | |
| 25 | 6***4 | Пружина собачки пускового механизма | |
| 26 | 6***6 | Штифт пружины собачки пускового механизма | |
| 27 | 7***Б | Шестерня пускового механизма | |
| 28 | 6***2 | Втулка вала пускового механизма | |
| 29 | 7***4 | Пружина пускового механизма | |
| 30 | 7***7 | Клинок рычага пускового механизма | |
| 31 | 2***5 | Шарикоподшипник | |
| 32 | 1***4 | Роликоподшипник | |
| 33 | 2***0 | Болт М6х16 крепления упорной втулки | |
| 34 | 2***9 | Гайка М8х1 к болту крепления ветрового щитка к кронштейну | |
| 35 | 2***8 | Гайка прорезная М14х1,5 | |
| 36 | 2***2 | Шайба 8Л к болту крепления ручки | |
| 37 | 2***П | Шплинт 3,2х32 к оси подставки | |
| 38 | 2***П | Штифт 4х36 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
